SafePower Evo

SafePower Evo

20 кВА / 16 кВт 6-п.п. 200 кВА / 160 кВт 6 / 12-п.п.
30 кВА / 24 кВт 6-п.п. 250 кВА / 200 кВт 6 / 12-п.п.
40 кВА / 32 кВт 6-п.п. 300 кВА / 240 кВт 12-п.п.
50 кВА / 40 кВт 6-п.п. 400 кВА / 320 кВт 12-п.п.
60 кВА / 48 кВт 6-п.п. 500 кВА / 400 кВт 12 / 24-п.п.
80 кВА / 64 кВт 6 / 12-п.п. 600 кВА / 480 кВт 12 / 24-п.п.
100 кВА / 80 кВт 6 / 12-п.п. 800 кВА / 640 кВт 12 / 24-п.п.
120 кВА / 96 кВт 6 / 12-п.п. 1000 кВА / 800 кВт 12 / 24-п.п.
160 кВА / 128 кВт 6 / 12-п.п.

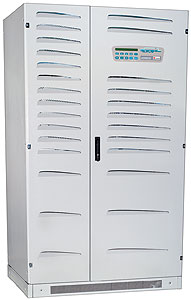

Новейшие источники бесперебойного питания (ИБП / UPS) серии SafePower Evolution (разработка 2003–2006 гг.) построены по схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Несмотря на свое относительно «спокойное» название («Эволюция»), новые агрегаты должны вызвать поистине революционные преобразования на рынке электрооборудования благодаря своей компактности и «продвинутым» коммуникационным возможностям. В настоящий момент они являются самыми совершенными и сверхмалогабаритными устройствами в своем классе. Это достигнуто за счет увеличения в 2 раза внутренней тактовой частоты выходного инвертора, построенного по схеме с широтно-импульсной модуляцией (ШИМ).

ИБП серии SafePower Evo, как и их предшественники ИБП серии Flexi-Power, оснащены схемой микропроцессорного управления и жидкокристаллическим индикатором, установленным на передней панели блока. С его помощью можно контролировать все основные параметры агрегата.

Существует возможность параллельного соединения до 8 блоков ИБП для масштабирования или резервирования. Синхронизация производится через оптоволоконные соединители для повышения надежности и помехоустойчивости параллельной системы.

ИБП серии Safe-Power обладают широкими коммуникационными возможностями: оптоволоконный (или электрический) интерфейс RS232, программное обеспечение EDMS, поддержка протоколов SNMP и ModBus, совместимость с услугой Teleglobal Service (служба дистанционной диагностики).

Панель управления

Модели 20 кВА … 250 кВА поставляются с 6-полупериодным выпрямителем в стандартной комплектации. Установка 12-полупериодного выпрямителя производится опционально.

Модели 300, 400 кВА поставляются только с 12-полупериодными выпрямителями, а модели 500-1000 кВА как с 12-, так и 24-полупериодными.

Агрегаты мощностью до 40 кВА включительно имеют внутреннее пространство для размещения встроенных аккумуляторных батарей на минимальное время резервирования.

Выходной изолирующий
трансформатор
работыМикропроцессорная
плата
Переключатели
режимов

Основные технические особенности

  • Самые малогабаритные UPS в своем классе: 40 кВА — 550 × 850 × 1055 мм (Ш × Г × В), 300 кг;100 кВА — 698 × 866 × 1415 мм (Ш × Г × В), 680 кг.
  • Схема On-Line с двойным преобразованием напряжения (нулевое время переключения в батарейный режим работы и обратно).
  • Выходной изолирующий трансформатор формирует независимую выходную нейтраль, повышая помехоустойчивость и позволяя работатьс несбалансированной по фазам нагрузкой.
  • Широкий диапазон допустимого изменения входного напряжения без перехода на батареи: ±15% (с зарядом аккумуляторных батарей);−20% … +15% (без разряда батарей).
  • Современные схемотехнические решения: высокочастотные IGBT-транзисторы обеспечивают большой КПД инвертора, идеальную синусоидальну форму выходного напряжения и высокую надежность агрегата.
  • Внутренняя тактовая частота инвертора, построенного по схеме с ШИМ, увеличена в 2 раза. За счет этого достигаются сверхмалые габариты устройства и идеальное качество формы выходного напряжения.
  • Микропроцессорное управление и контроль.
  • Система управления аккумуляторными батареями (Battery Health Guard System) следит за их состоянием и продлевает срок эксплуатации.Она обеспечивает программируемый батарейный тест, термокомпенсацию зарядного тока, оптимальный выбор конечной точки разряда батарей в зависимости от нагрузки, защиту от перенапряжения и минимальные пульсации зарядного тока.
  • Высокий КПД системы, достигающий 99% в экономичном энергосберегающем режиме EcoMode. Это один из самых высоких показателей среди устройств аналогичной мощности.
  • Вентиляторы системы охлаждения управляются микропроцессором для достижения оптимального охлаждения агрегата.
  • Возможность параллельного подключения до 8 блоков для масштабирования мощности или аппаратного резервирования.
  • Встроенная система защиты от обратного тока в схеме Bypass.
  • Широкий выбор коммуникационных возможностей: RS232 с электрическим или оптическим подключением, программное обеспечениядля мониторинга и управления EDMS, поддержка протоколов SNMP, HTTP, ModBus, JBus, ProfiBus, совместимостьс услугой Teleglobal Service (служба дистанционной диагностики), возможность интеграции в системы BMS, SCADA.
  • Широкий перечень дополнительных опций, в том числе 12- и 24-полупериодные выпрямители, входные изолирующие трансформаторы, устройства защиты от обратного тока, датчики контроля сопротивления батарейной изоляции, индикатор утечки на землю, входной THD-фильтр и др.

Параллельные системы

Параллельные системы строятся в двух случаях. Либо с целью масштабирования, т.е. увеличения общей выходной мощности (Parallel Capacity), либо с целью аппаратного резервирования (N+1), т.е. повышения ее общей надежности и отказоустойчивости (Parallel Redundancy).

ИБП серии SafePower Evo обладают возможностью параллельного подключения до 8 одноранговых модулей как с целью резервирования, так и масштабирования.

Существует возможность подключения единого батарейного комплекта к параллельной системе N+1. Данное решение имеет неоспоримое преимущество: не теряется часть батарейного комплекта при выходе из строя любого модуля UPS.

Параллельная система с общим байпасом Синхронизация через оптоволоконные линии
Параллельная система
с общим байпасом
Синхронизация через
оптоволоконные линии

Особенности параллельной системы на базе ИБП SafePower Evo

  • Могут строиться как на базе стандартных модулей ИБП, так и на базе специальных параллельных модулей без схемы ручного Bypass.
  • Все модули параллельной системы равноправны.
  • Для синхронизации используются оптоволоконные линии, обладающие более высокой помехоустойчивостью по сравнению с электрическими.
  • Топология линий синхронизации обладает 100% избыточностью для устойчивой работы агрегатов даже при случайном повреждения одногоиз соединителей.
Модель 20 кВА 30 кВА 40 кВА 50 кВА 60 кВА 80 кВА 100 кВА 120 кВА 160 кВА 200 кВА
Мощность,
кВА
кВт
20
16
30
24
40
32
50
40
60
48
80
64
100
80
120
96
160
128
200
160
Вход
Номинальное напряжение, В 380 / 400 / 415
Диапазон измен. вход. напряжения ±15% (при заряде батарей)
−20% (без перехода на аккумуляторные батареи)
Частота, Гц 50 (номинальное значение), 45 … 65 (допустимый диапазон)
Вход. коэффициент мощности 0.83 (без входного фильтра)
0.9 (с входным THD-фильтром)
Выход
Напряжение, В 380 / 400 / 415
Стабильность напряжения, В ±1%, статический режим
±5% (при скачке нагрузки 0 … 100%), динамический режим
Стабильность частоты, Гц ±1% или ±4% (при синхронизации от сети)
±0.05% (при синхронизации с внутренним источником)
Скорость синхронизации 0.1 Гц/с; при выбеге частоты за пределы 50 ±2 Гц
инвертор работает от собственного генератора
Форма вых. напр. Синусоида
Время переключ. в автоном. режим 0 мс (без переходных процессов)
Коэффициент нелинейных искажений (КНИ) 1% (типовое значение)
< 2% (максимальное значение)
< 5% (при 100% нелинейной нагрузке)
Крест-фактор 3 : 1
КПД инвертора ~ 95% (при 100% нагрузке)
Батареи
Тип Герметичные, свинцово-кислотные, необслуживаемые
Мин. количество 33 × 12 В
Номин. напряжение батар. линейки, В 396 (33 × 12 В)
Конечное напр. разряда, В 330
Защита
Перегрузочная способность 125% в течение 20 мин, 150% в течение 90 с (в инверторном режиме)
1400% в течение 10 мс (при bypass)
Удаленный мониторинг
Интерфейс связи RS232, оптоволоконные разъемы, «сухие» контакты
Габариты
Габариты с 6-п.п. выпрямителем(Ш × Г × В), мм 550 × 850 × 1055 698 × 866 × 1415 1100 × 800 × 1400 1100 × 820 × 1950
Габариты с 12-п.п. выпрямителем(Ш × Г × В), мм 550 × 850 × 1055 698 × 866 × 1415 1100 × 800 × 1400 1100 × 820 × 1950
Вес систем. блока (6-п.п. выпрямит.), кг 250 275 300 340 370 550 680 820 920 980
Вес систем. блока (12-п.п. выпрямит.), кг 300 320 350 560 620 680 880 980 1200 1400
Окружающая среда
Рабочая температура 0 … 40 °С
Температура хранения −20 … +70 °С
Влажность, % 0 … 90 (при условии отсутствия конденсата)
Макс. высота над уровнем моря (без ухудшения теплообмена), м 1000
Собственный акустический шум, дБА 60
Модель 250 кВА 300 кВА 400 кВА 500 кВА 600 кВА 800 кВА 1000 кВА
Мощность,
кВА
кВт
250
200
300
240
400
320
500
400
600
480
800
640
1000
800
Вход
Номин. напряжение, В 380 / 400 / 415
Диапазон измен. вход. напряжения ±15% (в режиме заряда батарей)
−20% (без перехода на аккумуляторные батареи)
Частота, Гц 50 (номинальное значение), 45 … 65 (допустимый диапазон)
Вх. коэф. мощности 0.83 (без входного фильтра), 0.9 (с входным THD-фильтром)
Выход
Напряжение, В 380 / 400 / 415
Стабильность напр., В ±1%, статический режим,
±5% (при скачке нагрузки 0 … 100%), динамический режим
Стабильность частоты, Гц ±1% или ±4% (при синхронизации от сети)
±0.05% (при синхронизации с внутренним источником)
Скорость синхронизации 0.1 Гц/с; при выбеге частоты за пределы 50 ±2 Гц
инвертор работает от собственного генератора
Форма вых. напряжения Синусоида
Время переключения в автономный режим 0 мс (без переходных процессов)
Коэффициент нелинейных искажений (КНИ) 1% (типовое значение)
< 2% (максимальное значение)
< 4% (при 100% нелинейной нагрузке)
Крест-фактор 3 : 1
КПД инвертора ~ 95% … 97% (при 100% нагрузке)
Батареи
Тип Герметичные свинцово-кислотные необслуживаемые
Мин. количество 33 × 12 В 40 × 12 В
Номин. напр. батарейной линейки, В 396 (33 × 12 В) 480 (40 × 12 В)
Конечное напр. разряда, В 330 400
Защита
Перегруз. способность 125% — 20 мин, 150% — 90 с (режим On-Line), 1400% — 10 мс (режим Bypass)
Удаленный мониторинг
Интерфейс связи RS232, оптоволоконные разъемы, «сухие» контакты
Габариты
Габариты с 12 п.п. выпрямит.(Ш × Г × В), мм 1100 × 820 × 1950 1500 × 1000 × 2000 2 × 1350 (двойной) × 1000 × 2000
Вес системного блока (12 п.п. выпрямитель), кг 1600 1850 2100 2900 3100 3900 4800
Окружающая среда
Рабочая температура, °С 0 … 40
Температура хранения, °С −20 … +70
Влажность, % 0 … 90 (при условии отсутствия конденсата)
Макс. высота над уровнем моря (без ухудшения теплообмена), м 1000
Собственный акустический шум, дБА 70 78
