Источники бесперебойного питания N-Power серии MasterVision (схема On-Line с двойным преобразованием, однофазные и трехфазные)

Стандартные модели (Tower): кВА / кВт
MV-1000 1.0 / 0.7
MV-2000 2.0 / 1.4
MV-3000 3.0 / 2.1
MV-6000 6.0 / 4.2
MV-10000 10.0 / 7.0
С длительным временем резервирования (LT): кВА / кВт
MV-1000 LT 1.0 / 0.7
MV-2000 LT 2.0 / 1.4
MV-3000 LT 3.0 / 2.1
MV-6000 LT 6.0 / 4.2
MV-10000 LT 10.0 / 7.0



Для монтажа в промышленную стойку (RM): кВА / кВт
MV-1000 RM 1.0 / 0.7
MV-2000 RM 2.0 / 1.4
MV-3000 RM 3.0 / 2.1
MV-6000 RM 6.0 / 4.2
MV-10000 RM 10.0 / 7.0
MV-1000 RM LT 1.0 / 0.7
MV-2000 RM LT 2.0 / 1.4
MV-3000 RM LT 3.0 / 2.1
Трехфазные модели 3ф вход / 1ф выход: кВА / кВт
MV-10000 3/1 10.0 / 7.0
MV-15000 3/1 15.0 / 10.5
MV-20000 3/1 20.0 / 14.0


Источники бесперебойного питания (ИБП / UPS) серии MasterVision компании N-Power построены по схеме On-Line с двойным преобразованием и выходным напряжением чистой синусоидальной формы. В них используются самые современные схемотехнические решения. Поэтому они обладают превосходными техническими характеристиками и высокой надежностью. UPS данной серии предназначены для защиты компьютерных систем, файловых серверов и другого ответственного оборудования, чувствительного к качеству сетевого электропитания. Они обладают невероятно широким диапазоном стабилизации Uвх. (118 … 300 В), что позволяет отрабатывать его изменения с минимальным количеством переходов в автономный режим работы. А это существенно продлевает срок службы аккумуляторных батарей. Следует заметить, что UPS серии MasterVision являются крайне "аккуратными" потребителями электроэнергии. Они не вносят искажений во входную электросеть, потребляемый ими ток является синусоидальным, а входной коэффициент мощности близок к единице (свыше 0.95).

MasterVision 1, 3 кВА
(вид сзади)
MasterVision 1, 2 кВА

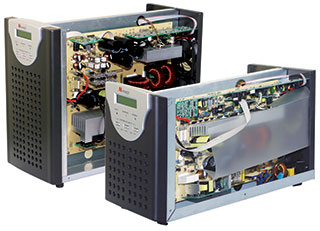

(внутрення компоновка)



Силовые агрегаты бесперебойников построены с использованием IGBT-транзисторов, а дополнительный коммуникационный SNMP-адаптер позволяет осуществлять дистанционный мониторинг сетевого электропитания через сеть Интернет.

Характерные особенности:
  • Схема On-line с двойным преобразованием и выходным сигналом чистой синусоидальной формы.
  • Многопроцессорная схема управления.
  • ЖК-монитор на передней панели UPS.
  • Входной коэффициент мощности (Power Factor) близкий к единице.
  • Широкий диапазон стабилизации Uвх. без перехода на аккумуляторные батареи (118 … 300 В).
  • Возможность предварительной установки определенных параметров устройства.
  • Функция “холодного” старта, т. е. возможность включения блока при отсутствии Uвх.
  • Функция автоматического тестирования.
  • Коммуникационный интерфейс RS-232.
  • “Интеллектуальное” установочное место для подключения дополнительного SNMP-адаптера.
  • Современная высокоэффективная схема позволяет экономить большое количество электроэнергии.
  • Низкое тепловыделение блока повышает надежность и эффективность защиты нагрузки в течение длительного времени автономной работы.
  • Гарантированная общая надежность устройства даже при эксплуатации в жестких рабочих условиях.
  • Максимальная защита нагрузки от грозовых разрядов, высоковольтных всплесков, высокочастотных помех, а также аварий сетевого электропитания.
  • Возможность параллельной работы до 4 блоков (для моделей 6 и 10 кВА).
SNMP-адаптер
Устройства данной серии имеют “интеллектуальное” установочное место для подключения дополнительного SNMP-адаптера. С его помощью можно производить управление работой блока, а также дистанционный мониторинг электропитания, находясь в любой точке мира, имея доступ к сети Интернет.
ЖК-дисплей
На передней панели UPS данной серии установлен ЖК-дисплей с управляющими кнопками. С их помощью можно управлять работой устройства, а также получать доступ к различной информации, в том числе параметрам источника бесперебойного питания, входного и выходного напряжения, а также нагрузки.

Функция "холодного" старта UPS данной серии оснащены функцией "холодного" (батарейного) старта. Она позволяет включать бесперебойник для питания нагрузки в автономном режиме даже при отсутствии Uвх. IGBT-транзисторы В бесперебойниках данной серии используются самые современные схемотехнические решения. В частности применение IGBT-транзисторов позволяет достичь максимальной степени чистоты выходного сигнала, повышенной перегрузочной способности, а также возможность быстрой реакции и адаптации к изменениям в нагрузке.

Настольное исполнение (Tower) Промышленное исполнения (Rack) Блоки бесперебойного питания данной серии выпускается как в настольном (Tower), так и промышленном (Rack) исполнениях. Оба варианта позволяют подключать дополнительные батарейные блоки для увеличения времени автономной работы. Кроме того, оба варианта выпускаются в двух модификациях: cо встроенными аккумуляторами (стандартная модификация) и без аккумуляторов (модификация LT). Сверхбольшое время автономной работы (модификация LT) UPS модификации LT предназначены для сверхбольшого времени автономной работы. Они оснащены мощным встроенным зарядным устройством и предназначены для работы с внешних аккумуляторных батарей большой емкости. Функция параллельной работы Агрегаты данной серии мощностью 6 и 10 кВА обладают


MasterVision 1 кВА RM
(для монтажа в промышленную стойку)
MasterVision LT (1 кВА)  Обратите внимание!
для коттеджных систем отопления с большим временем автономии
Настольное исполнение (Tower)
Промышленное исполнения (Rack)
  Блоки бесперебойного питания данной серии выпускается как в настольном (Tower), таки промышленном (Rack) исполнениях. Оба варианта позволяют подключать дополнительные батарейные блоки для увеличения времени автономной работы. Кроме того, оба варианта выпускаются в двух модификациях: cо встроенными аккумуляторами (стандартная модификация) и без аккумуляторов (модификация LT).
Сверхбольшое время автономной работы (модификация LT)
  UPS модификации LT предназначены для сверхбольшого времени автономной работы. Они оснащены мощным встроенным зарядным устройством и предназначены для работыс внешних аккумуляторных батарей большой емкости.
Функция параллельной работы
  Агрегаты данной серии мощностью 6 и 10 кВА обладают возможностью параллельного соединения до 4 одноранговых модулей для масштабирования или аппаратногорезервирования.
MasterVision RM 6, 10 кВА MasterVision 6, 10 кВА MasterVision 6, 10 кВА
MasterVision 6, 10 кВА RM
(для монтажа в промышленную стойку
с батарейным комплектом)
MasterVision
6, 10 кВА
MasterVision
6, 10 кВА
(вид сзади)
MasterVision 6 кВА
MasterVision 6 кВА (внутренняя компоновка)

Особенности программного обеспечения UPSmart_RUS:

  • Автоматическая „свертка“ операционной системы при пропадании сетевого электропитания с предварительным сохранением открытых файлов.
  • Мониторинг основных параметров Uвх. и Uвых., в том числе напряжения, частоты, нагрузки, емкости батарей и температуры внутри корпуса (не для всех моделей).
  • Возможность работы как с локальными ИБП (т. е. подключенными к компьютеру непосредственно с помощью RS232 или USB-порта), таки с удаленными устройствами местной вычислительной сети.
  • Возможность рассылки предупредительных сообщений, как с помощью локальной сети, так и электронной почты (e-Mail) или на пейджер.
  • Исторический анализ параметров электросети и системных событий устройства.
  • Возможность ручной инициализации и отмены всевозможных системных событий, в том числе принудительной свертки операционной системы, батарейных тестов и др.
  • Сохранение и восстановление конфигураций программного обеспечения, настроенного на работу с определенными источниками бесперебойного питания.
  • Программный интерфейс на русском, английском и других языках.

Программное обеспечение UPSmart_RUS Программное обеспечение UPSmart_RUS Программное обеспечение UPSmart_RUS
Главный интерфейс пользователя
(ПО UPSmart_RUS
Журнал системных событий бесперейбоника
(в виде календаря)
Анализ накопленных данных
о состоянии электросети
(в виде графиков)
MasterVision Rack Mount
MasterVision Rack Mount
MasterVision Rack Mount
MasterVision Rack Mount
Задняя панель, включая модели с внешними АКБ (LT)
Модель MV-1000 MV-2000 MV-3000 MV-6000 MV-10000
Мощность, кВА ⁄ кВт 1 / 0.7 2 / 1.4 3 / 2.1 6 / 4.2 10 / 7
Вход
Номиналное напряжение 220 В
Допустимый диапазон изменения
Uвх.
160 … 300 В (при нагрузке 70–100%)
140 … 300 В (при нагрузке 50–70%)
118 … 300 В (при нагрузке до 50%)
176 … 266 В
Частота 50 Гц ±8%
Входной коэффициент мощности > 0.95 > 0.97 ≥ 0.98
Выход
Напряжение 220 ⁄ 230 ⁄ 240 В ±2%
(задается через панель управления)
220 ⁄ 230 ⁄ 240 В ±1%
Частота Синхронизация с сетью (сетевой режим),
50 Гц ±0.5% (батарейный режим)
Форма Uвых. Чистая синусоида
Коэффициент нелинейных
искажений (КНИ ⁄ THD)
< 3% (при линейной нагрузке) < 4% (при линейной нагрузке) ≤ 2% (при линейной нагрузке)
≤ 6% (при нелинейной нагрузке)
Перегрузочная способность 105–150% в течение 30 сек,
150% в течение 200 мс
Крест-фактор 3 : 1
Разъемы
Настольное исполнение (Tower) 4 × IEC320 6 × IEC320 3 × IEC320 + соединительная колодка Соединительная колодка
Промышленное исполнение (Rack 2U) 4 × IEC320 2 × IEC320 + соединительная колодка
Батареи
Тип Герметичные, свинцово-кислотные, необслуживаемые
Емкость, А·ч (В) 3 × 7.2 (12) 8 × 7.2 (12) 20 × 7.2 (12) 20 × 9 (12)
Встроенное зарядное устройство 1 A
Дополнительное зарядное устройство 8 A
(встроенное)
9.6 A
(встроенное)
4.6 A
(встроенное)
Время заряда до уровня90%, ч 5 (после полного разряда) 7–8 (после полного разряда)
Bypass
Автоматическое переключение При перегрузке или выходе из строя ИБП
Диапазон Uвх. Возможна настройка: 176 … 256 В ±20% (через панель управления)
Время переключения 0 мс (2.5 мс с инвертора на bypass)
Панель управления
ЖК-дисплей Индикация состояния устройства, Uвх, Uвых., частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий
Звуковая сигнализация
Батарейный режим Редкие звуковые сигналы (с интервалом 4 сек)
Разряд батарей Частые звуковые сигналы (с интервалом 1 сек)
Перегрузка Кратковременные звуковые сигналы (два раза в секунду)
Выход из строя Непрерывный звуковой сигнал
Удаленный мониторинг
Через RS232-порт Русифицированное программное обеспечение UPSmart для автоматической свертки и мониторинга (для Windows (95, NT 4.0, 98 SE, ME, 2K, XP, Server 2003); Linux (Redhat 7.0–7.3 или Mandrake 8.2); Novell (4.x, 5.1))
Через SNMP-адаптер
(“интеллектуальное” установочное место)
Дистанционное управление электропитанием
Дополнительный фильтр
Защита от всплесков RJ45 для сетей стандарта 10 Base-T или факс-модемов
Окружающая среда
Температура 0°C … 40°C (рекомендуется 20°C … 25°C)
Влажность 0–95% (без конденсата) 20–90% (без конденсата)
Звуковой шум < 45 дБ (на 1 м) < 50 дБ (на 1 м) < 55 дБ (на 1 м)
Вес
Без батарей(с батареями), кг 6.5 (15.0) 13.5 (34.0) 14.5 (35.0) 35.0 (90.0) 38.0 (93.0)
Габариты
Настольное исполнение (Tower),
В × Ш × Г (мм)
160 × 220 × 440 200 × 352 × 450 260 × 717 × 595
Промышленное исполнение (Rack 2U),
В × Ш × Г (мм)
440 × 88 × 465

3ф вход / 1ф выход с изолирующим трансформатором:

Модель MV-10000 3/1 MV-15000 3/1 MV-20000 3/1
Мощность, кВА ⁄ кВт 10 ⁄ 7 15 ⁄ 10.5 20 ⁄ 14
Вход
Номинальное напряжение ⁄частота 380 В ⁄ 50 Гц ±8% (3P4W — 3 фазы, 4 провода)
Допустимый диапазон изменения
Uвх.
304 … 478 В (±3 В)
Входной коэффициент мощности > 0.95 (при полной нагрузке)
Выход
Напряжение 220 В ⁄ 230 В ⁄ 240 В ±1% (задается через панель управления)
Частота Синхронизация с сетью (сетевой режим), 50 Гц ±0.1% (батарейный режим)
Форма Uвых. Чистая синусоида
Коэффициент нелинейных
искажений (КНИ ⁄ THD)
< 2% (при линейной нагрузке)
Крест-фактор 3 : 1
Батареи
Тип Герметичные, свинцово&кислотные, необслуживаемые
Емкость, А·ч 20 × 7-200 (240 В) в зависимости от необходимого времени резерва
Встроенное зарядное устройство 4.2 A
Мониторинг
ЖК-дисплей Индикация состояния устройства, Uвх., Uвых., частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий и др.
Через RS232-порт ПО UPSmart_RUS для автоматической „свертки“ ОС и мониторинга
Через SNMP-адаптер „Интеллектуальное“ установочное место
Вес и габариты
Вес без батарей, кг 39 55 55
Габариты (Ш × В × Г), мм 260 × 717 × 570
