PowerVision 3F

PowerVision 3F

10 кВА / 8 кВт (3ф / 3ф)
20 кВА / 16 кВт (3ф / 3ф)
30 кВА / 24 кВт (3ф / 3ф)
40 кВА / 32 кВт (3ф / 3ф)
50 кВА / 40 кВт (3ф / 3ф)
60 кВА / 48 кВт (3ф / 3ф)





Источники бесперебойного питания (ИБП / UPS) PowerVision 3F построены по схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Они отличаются полной гальванической развязкой нагрузки от входных силовых цепей, в том числе и при работе в режиме Bypass.

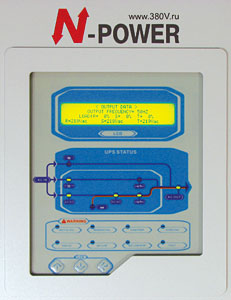

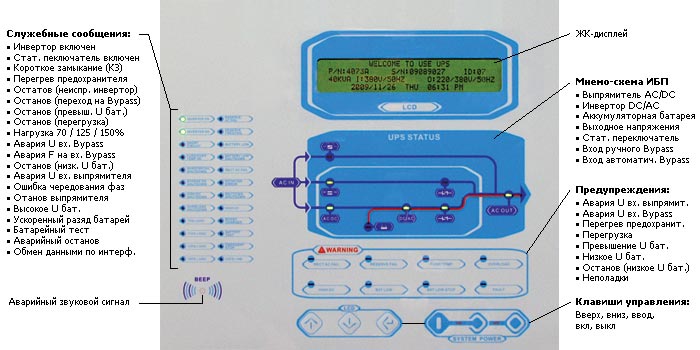

Передняя панель ИБП с ЖК-дисплеем, управляющими клавишами, мнемо-схемой со светодиодами, и предупреждающими сообщениями

Основные технические особенности:

  • Схема On-Line с двойным преобразованием напряжения.
  • Полная гальваническая развязка между выходом и входом, а также выходом и резервной линией Bypass. Достигается с помощью выходного изолирующего трансформатора специальной конструкции. Повышает защищенность нагрузки от помех по нейтральному проводуи позволяет применять раздельное заземление на входе и выходе.
  • Возможные варианты исполнения с любым международным стандартом по Uвх. и Uвых. (208 В, 220 В, 380 В, 400 В, 415 В, 460 В, треугольникили звезда).
  • Высокая перегрузочная способность.
Структурная схема UPS PowerVision 3F
Структурная схема ИБП PowerVision 3F
  • Синусоидальная форма Uвых.
  • Функция «холодного старта». UPS может быть включен в батарейном режиме работы без подачи Uвх.
  • Возможность работы в экономичном режиме для уменьшения потребления электроэнергии при параметрах сетевого напряжения близкихк идеальным.

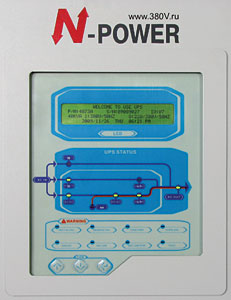

  • На передней панели ИБП — управляющая клавиатура с ЖК-дисплеем и светодиодными индикаторами.
  • Возможность параллельной работы для резервирования или масштабирования.

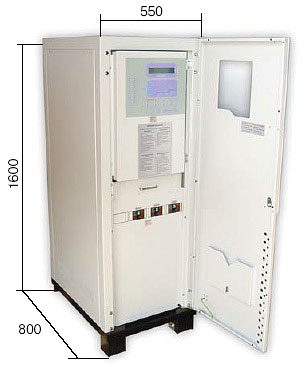

  • Удачная компоновка UPS: малая площадь занимаемой поверхности (550 мм × 800 мм) позволяет экономить полезное пространство аппаратного помещения.

100% гальваническая развязка вход/выход и Bypass/выход Внутренняя компоновка устройства
100% гальваническая развязка
вход/выход и Bypass/выход
Внутренняя компоновка устройства

Модель 10 кВА 20 кВА 30 кВА 40 кВА 50 кВА 60 кВА
Мощность, кВА / кВт 10 / 8 20 / 16 30 / 24 40 / 32 50 / 40 60 / 48
Вход
Номинальное напряжение, В 220 В Δ, 380 В Δ, 460 В Δ, 208 В Y, 380 В Y, 400 В Y, 415 В Y
Диапазон изменения входного напряжения, В ±20% (без перехода на батареи)
свыше ±20% (по специальному заказу)
Частота, Гц 50 / 60 ±7%
Выходной коэф. мощности 0.8
Возможные исполнения Δ — «треугольник»: 3 фазы без нейтрали, заземление
Y — «звезда»: 3 фазы, нейтраль, заземление
Выход
Напряжение, В 220 В Δ, 380 В Δ, 460 В Δ, 208 В Y, 380 В Y, 400 В Y, 415 В Y
Точность стабилизации ±1%
Частота, Гц 50 / 60 ±0.1%
Пределы измен. частоты, Гц 45 … 55 / 55 … 65
Форма вых. напряжения Синусоида
Коэффициент гармонических искажений Менее 2% (при линейной нагрузке)
Батареи
Тип батарей Свинцово-кислотные необслуживаемые
Число элементов 29 × 12 В = 348 В
Диапазон напряжений, В 295 … 410
Максимальный ток заряда, А 5 10 15 20 25 30
Защита
Перегрузочная способность до 110% — постоянно, 110–125% — 15 мин
125–150% — 10 мин, свыше 150% — 60 с
От короткого замыкания Выпрямитель, инвертор, линия Bypass
Гальваническая развязка Между входом и выходом, между входом Bypass и выходом
Дополнительная защита От электромагнитных помех; грозозащита; от перенапряжения
Панель управления
Управление Микропроцессорное управление и контроль
ЖК-дисплей Алфавитно-цифровой (4 строки × 40 символов), зуммер
Индикация, сигнализация 43 светодиода (все основные состояния UPS)
Управление 6 кнопок на панели управления
Удаленный мониторинг

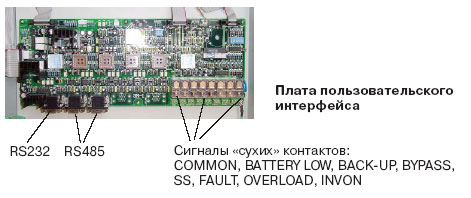

Коммуникационный порт RS232, RS485, «сухие» контакты (8 сигналов)
Механические параметры и окружающая среда
Габариты (Ш × Г × В), мм 550 × 800 × 1600
Вес (без батарей), кг 270 300 400 480 550 680
Акустический шум, дБА < 65 (на расстоянии 1 м)
Рабочая температура 0 … 40°С
Влажность 0 … 90% (при отсутствия конденсата)
Высота над уровнем моря < 1500 м (без ухудшения теплообмена)
Макс. рассеиваемая мощность, кВт 0.65 1.3 1.9 2.6 3 3.5
