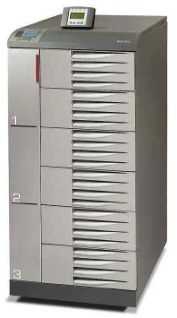

MASTERYS EB 30 kVA - 90 kVA

MASTERYS EB 30 kVA - 90 kVA

MASTERYS EB 30 kVA - 90 kVA

Решение для развивающегося бизнеса: бесперебойное питание гарантировано наращиваемой и модульной системой NO SINGLE POINT OF FAILURE (без общей точки аварии).

MASTERYS EB – самая мощная модель семейства Masterys, которая способна удовлетворить самые жесткие требования пользователей. Это еще раз подтверждает все преимущества технологий компании SOCOMEC SICON UPS. Гибкая модульная система является источником бесперебойного электропитания для самого мощного и чувствительного оборудования информационных технологий: центры обработки данных, Интернет-провайдеры, мощные процессоры и серверы. Успешно опробованная компанией SOCOMEC SICON UPS концепция вертикальной модульности обеспечивает при необходимости увеличение мощности бесперебойного электропитания за счет увеличения количества модулей, при этом сохраняются ранее сделанные капиталовложения в имеющееся оборудование.



Крепление на колесиках для простоты перемещения UPS;
Резервирование всех основных компонентов – гарантия максимальной работоспособности системы;
Имеется возможность на месте производить замену Модулей питания;
Выпрямитель на IGBT-транзисторах снижает уровень гармонических искажений до 3%;
Интеллектуальность: встроенное LAN соединение улучшает контроль за UPS;
Графический дисплей с расширенными функциями для обеспечения полного контроля системы;
Дублирование батареи: батарейные блоки соединены в две параллельные ветви. При выходе из строя батареи в одной ветви, время автономии UPS определяется батареями другой;
Экспертная система контроля батарей – EXPERT BATTERY SYSTEM (EBS);
Режим работы - "ALWAYS-ON MODE";
Система запуска и управления генератором – GLOBAL SUPPLY SYSTEM (GSS);
Функция ENERGY SAVER;
Защита входной сети от возможных помех, вносимых UPS в сеть;
Внутренний ручной байпас.





Таблица для модели EB

MASTERYS™ ЕВ

30 кВА
3/3

45 кВА
3/3

60 кВА
3/3

90 кВА
3/3

Номинальная кажущаяся мощность

30 кВА

45 кВА

60 кВА

90 кВА

Номинальная активная мощность

24 кВт

36 кВт

48 кВт

72 кВт

Номинальный / максимальный входной ток выпрямителя *

(в соответствии с EN62040-3)

38A /71A

58A /109A

77A /144A

115A /215A

Номинальный / максимальный входной ток байпаса *

(в соответствии с EN62040-3)

43A / 76A**

65A / 114A**

87A / 152A**

130A / 228A**

Максимальный поток воздуха

1092 м 3 / ч

1638 м 3 / ч

1092 м 3 / ч

1638 м 3 / ч

Уровень шума

58 дБ

61 дБ

58 дБ

61дБ

Рассеиваемая мощность при номинальной нагрузке

2160 Вт
1857 ккал/ч

7387 Бте/ч

3240 Вт
2786 ккал/ч

11080 Бте/ч

4320 Вт
3715 ккал/ч

14774 Бте/ч

6480 Вт
5572 ккал/ч

22161 Бте/ч

Число одинарных аккумуляторов (12В) ***

36 - 48

36 - 48

36 - 44

40 - 44

Ток подзарядки аккумуляторов

3.5 А

3.5 А

3.5 А

3.5 А

Конфигурация аккумуляторов

Двойная резервная линия

Тип подзарядки

Одиночный уровень с температурной компенсацией
(T<25°C Плавающий / T>25°C пульсирующий)

Масса, кг со стандартным временем резерва

415

260 (без аккумуляторов)

440

300 (без аккумуляторов)

Бте/ч = Британская тепловая единица / час

(**) В случае однофазной искажающей нагрузки, подключенной после ИБП, ток в нейтрали может быть в 1.5 - 2 раза выше, чем ток фазы во время работы в режиме байпаса. Это происходит вследствие нелинейного искажения тока, вызванного самой нагрузкой, которое не компенсируется ИБП, как в нормальном режиме.

(***) Зависит от требуемого времени резерва.

Таблица технических данных для модели ЕВ

MASTERYS™ ЕВ

Характеристики

Вход

Номинальное напряжение питания электросети

3x400 В+N

Допустимые пределы напряжения

±20%
+20% / -35% при 70% номинальной нагрузки

Номинальная частота

50/60 Гц по выбору

Допустимые пределы частоты

± 10%

Коэффициент мощности

при полной нагрузке и номинальном напряжении

? 0.99

Полное нелинейное искажение тока (THDi)

3% (до 50° гармоник)

Максимальный противоток при запуске

< In (нет перегрузки по току)

Байпас

Скорость изменения частоты байпаса

< 1 Гц/с – 3гц/с

Номинальное напряжение байпаса

Номинальное напряжение на выходе ±15%

Номинальная частота байпаса (по выбору)

50/60 Гц по выбору

Допустимые пределы частоты

± 2%
от ± 1% до ± 8% (при работе с генератором)

Перегрузка, допускаемая байпасом

125% постоянно / 150% x 10 мин

Инвертор

Номинальное напряжение на выходе (по выбору)

3x380/400/415 В+N (модели 3/3)

Допустимые пределы выходного напряжения

Статическое: ±1%
Динамическое: в соответствии с VF-SS-111 (EN62040-3)

Номинальная частота на выходе (по выбору)

50 или 60 Гц по выбору

Допустимые пределы выходной частоты

±0.1% при наличии электросети
±0.01% при отсутствии электросети

Коэффициент амплитуды (пик-фактор) нагрузки

3:1

Нелинейное искажение напряжения

1% при линейной нагрузке
<6% при искажающей нагрузке (EN62040-3)

Перегрузка, допускаемая инвертором

125% x 2 мин
150% x 10 сек

Эффективность

Эффективность в режиме двойного преобразования (нормальный режим)

до 92% при номинальной нагрузке
до 88% при половине нагрузки

Эффективность в "Эко-режиме"

до 98%

Эффективность в режиме "Всегда включен"

до 96%

Окружающая среда

Температура хранения

-5 +50°C (23-122°F)

Температура эксплуатации

'0 +40°C (32-104°F)

Максимальная относительная влажность (без конденсата)

95%

Максимальная высота над уровнем моря без ухудшения характеристик

1,000 м (3.300 футов)

Степень защиты

IP21/

Портативность

IEC 60068-2

(*) @ 208 В Pвых= 90% Pном
