Источники бесперебойного питания N-Power серии PowerVision (схема On-line с двойным преобразованием, однофазные и трехфазные)

4 кВА / 3.2 кВт (1ф / 1ф)	LT	4 кВА / 3.2 кВт (1ф / 1ф)
6 кВА / 4.8 кВт (1ф / 1ф, 3ф / 1ф)	LT	6 кВА / 4.8 кВт (1ф / 1ф)
8 кВА / 6.4 кВт (1ф / 1ф, 3ф / 1ф)	LT	8 кВА / 6.4 кВт (1ф / 1ф)
10 кВА / 8.0 кВт (1ф / 1ф, 3ф / 1ф)	LT	10 кВА / 8.0 кВт (1ф / 1ф)

Источники бесперебойного питания (ИБП / UPS) серии PowerVision построены по схеме On-Line с двойным преобразованием напряжения с выходным изолирующим трансформатором и инвертором на IGBT-транзисторах. Выпускаются модификации с 3ф или 1ф входом и 1ф выходом.

Благодаря своим особенностям ИБП данной серии идеально подходят для организации бесперебойного питания нагрузки, чувствительной не только к отключению сети или изменениям параметров входного напряжения, но и к электрическим шумам и импульсам, которые могут вызвать сбои в работе оборудования серверных комнат, телекоммуникационных станций или промышленных систем.


PowerVision 4 KVA	PowerVision 6 KVA	PowerVision 10 KVA

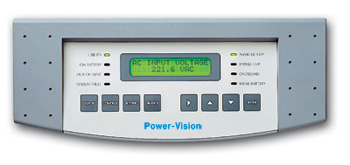

Панель управления

С помощью UPS данной серии можно создавать системы бесперебойного питания с длительным временем автономной работы. Во-первых, они совместимы с дизель-генераторами различных типов. Во-вторых, позволяют подключать дополнительные внешние батарейные блоки (BOH17, BOH26) с собственным зарядным устройством, что обеспечивает их быстрый заряд вне зависимости от суммарной емкости аккумуляторов.В-третьих, выпускаются модели LT без встроенных аккумуляторов, но с зарядным устройством повышенной мощности. Они предназначеныдля работы с большим количеством внешних аккумуляторов любого типа, в том числе и относительно недорогих, что дает существенный выигрышв общей стоимости системы.


Батарея BOH17	Батарея BOH17	Встроенное зарядное устройство

ИБП данной серии оборудованы органами управления и контроля, вынесенными на лицевую панель устройств. Для индикации состояния системы используется жидкокристаллический дисплей, отображающий в реальном масштабе времени параметры и статус UPS (47 статусных и аварийных сообщений и 22 параметра). Любое изменение состояния агрегата записывается в его буферную память для дальнейшего считывания и анализа при необходимости.

Вся работа ИБП данной серии осуществляется с помощью встроенного микропроцессора. Он контролирует функционирование внутренних узлов устройства, правильность его подключения к электросети, осуществляет периодическое тестирование батарей, управление быстрым гибридным Bypass-переключателем, рассчитанным на трехкратную перегрузку по току.

UPS PowerVision комплектуются программным обеспечением UPSilon 2000 для автоматической свертки ОС и дистанционного мониторинга. Информационное подключение агрегата может осуществляться через порт RS232 или по сети через SNMP/HTTP-адаптер.

Расчетное время автономной работы ИБП Устройства с дополнительными батарейными блоками при полной нагрузке, ч:мин

Модель	Батарейные блоки
Модель	B0H17	B0H26	2 × B0H26
4 кВА	1:10	1:30	2:40
6 кВА	0:42	0:55	1:35
8 кВА	0:20	0:25	0:42
10 кВА*	0:08	0:12	0:20
* Модель PowerVision 10 кВА поставляется в комплекте с одним внешним батарейным блоком BOH17 (без встроенного зарядного устройства).

Максимальное время автономной работы UPS PowerVision LT при полной нагрузке и максимальной емкости батарей, ч:мин

Модель	Макс. емкость батарей	Время автономной работы
4 кВА	120 А·ч	5:30
6 кВА	120 А·ч	3:10
10 кВА	120 А·ч	1:15


PowerVision LT	PowerVision LT

Модель	4 кВА	6 кВА	8 кВА	10 кВА
Мощность, кВА / кВт	4 / 3.2	6 / 4.8	8 / 6.4	10 / 8
Вход
Номинальное напряжение, В	Для однофазных моделей: 220 / 230 / 240 ±20%; для трехфазных моделей: 380 / 400 / 415 ±20%
Частота, Гц	50 ±5%
Исполнение	Для однофазных моделей: фаза, нейтраль, земля; для трехфазных моделей: 3 фазы, нейтраль, земля
Выход
Напряжение, В	220 / 230 / 240 (соответствует входному номиналу), точность стабилизации ±2%
Частота, Гц	50 ±0.5%
Скорость синхронизации	1 Гц/с; при выбеге частоты за пределы 50 Гц ±5% инвертор работает от собственного генератора
Форма выходного напряжения	Синусоида
Коэффициент гармонических искажений	Менее 3% при линейной нагрузке, менее 5% при нелинейной нагрузке
Крест-фактор	3:1
Батареи
Спецификация	16 × 12 В, 7 А·ч	16 × 12 В, 17 А·ч	16 × 12 В, 17 А·ч	16 × 12 В, 17 А·ч
Время работы на батареях при нагрузке100% / 50%, мин	11 / 24	20 / 45	12 / 26	8 / 18
Время заряда до уровня 90%, ч	8
Защита
Перегрузочная способность	120% в течение 30 мин, 150% в течение 30 с
Короткое замыкание	Автоматическое отключение UPS
Перегрев	Автоматическое переключение в режим Bypass для защиты от перегрева
Входная цепь	Размыкатель с защитой от короткого замыкания
Ослабление помех, дБА	40 (в диапазоне частот 10 … 100 кГц) 70 (в диапазоне частот 100 кГц … 100 МГц)
Панель управления
Управление	Микропроцессорное управление и контроль
ЖК-дисплей	Алфавитно-цифровой (2 строки, 32 символа)
Светодиодная индикация	8 основных состояний UPS
Число кнопок управления	8
Удаленный мониторинг
Коммуникационный порт	RS232
«Сухие» контакты	Нормальная работа / Bypass / Работа от батарей / Батареи разряжены
Механические параметры и окружающая среда
Габариты (Ш × Г × В), мм	260 × 600 × 700	390 × 680 × 700	390 × 790 × 820
Вес нетто, кг Вес нетто (для моделей LT), кг	78 54	195 130	240 173	280 180
Собственный акустический шум, дБА	< 50	< 55	< 60
Условия окружающей среды	Температура 0 … 40°С Влажность 0 … 90% (при условии отсутствия конденсата)
