Выпрямители с бестрансформаторным входом ВБВ

Выпрямители с бестрансформаторным входом ВБВ

Выпрямители ВБВ предназначены для электропитания аппаратуры связи различного назначения постоянным током номинального напряжения 12, 24, 48 или 60В и используются в составе устройств электропитания, или как самостоятельные изделия.

В выпрямителях заложены оригинальные схемные решения, используются современные комплектующие изделия и материалы, что позволяет обеспечивать надежность работы и соответствие заданным требованиям.

Выпрямители ВБВ рассчитаны на работу с естественным охлаждением.

Выпрямители обеспечивают:
- гальваническую развязку нагрузки от сети переменного тока;
- стабилизацию и регулировку выходного напряжения;
- ограничение тока нагрузки;
- задержку включения и плавный запуск;
- выключение ВБВ при уходе напряжения сети переменного тока за допустимые пределы;
- защиту от повышения выходного напряжения;
- защиту от короткого замыкания на выходе;
- световую и дистанционную сигнализацию;
- возможность изменения выходного напряжения при подаче внешних сигналов;
- возможность управления параметрами по цифровой шине (для ВБВ-3К).

Электропитание выпрямителей ВБВ 48/65-2 и ВБВ 60/60-2 осуществляется от трехфазной сети переменного тока с номинальным напряжением 380 В и частоты 50 Гц, а остальных выпрямителей – от однофазной сети с номинальным напряжением 220 В частоты 50 Гц.
Выпрямители ВБВ 60/25-2К, ВБВ 48/30-2К, ВБВ 48/35-2К, ВБВ 24/50-2К работают в диапазоне напряжения сети (125-290) В с уменьшением максимальной выходной мощности при напряжении сети ниже 176 В.
Выпрямители ВБВ 60/25-3К, ВБВ 48/30-3К, ВБВ 24/50-3К, ВБВ 60/15-3К, ВБВ 48/20-3К работаеют в диапазоне напряжения сети (80-290) В с уменьшением максимальной выходной мощности при напряжении сети ниже 176 В.

Установившееся отклонение выходного напряжения не превышает:
- ±1% от установленного значения при изменениях выходного тока от минимального до максимального значений и напряжения сети переменного тока в рабочем диапазоне.
- 2% -при изменении тока нагрузки от 0 до 100% максимального значения.

Напряжение пульсаций на выходе выпрямителей в любом режиме работы (при работе на активную нагрузку) не более:


по действующему значению суммы гармонических составляющих в диапазоне частот от 25 Гц до 150 кГц
- 50 мВ
по действующему значению n-ой гармонической составляющей в диапазоне частот:
-до 300 Гц включительно
-выше 300 Гц до 150 кГц
- 50 мВ
- 7 мВ
по псофометрическому значению (для устройств с выходным напряжением 60 и 48В) - 2 мВ

Переходное отклонение выходного напряжения выпрямителей не превышает ±10% от установленного значения за время не более 100 мс при скачкообразном изменении выходного тока (сброс-наброс нагрузки на 50% от любого установленного значения).

Коэффициент искажения синусоидальности кривой входного напряжения, создаваемого при работе выпрямителей, не более 10%.

Уровень радиопомех, создаваемых при работе выпрямителей, не превышает значений, установленных ГОСТ 30428-96 – для выпрямителей с выходным напряжением 48 и 60 В (Класс В).

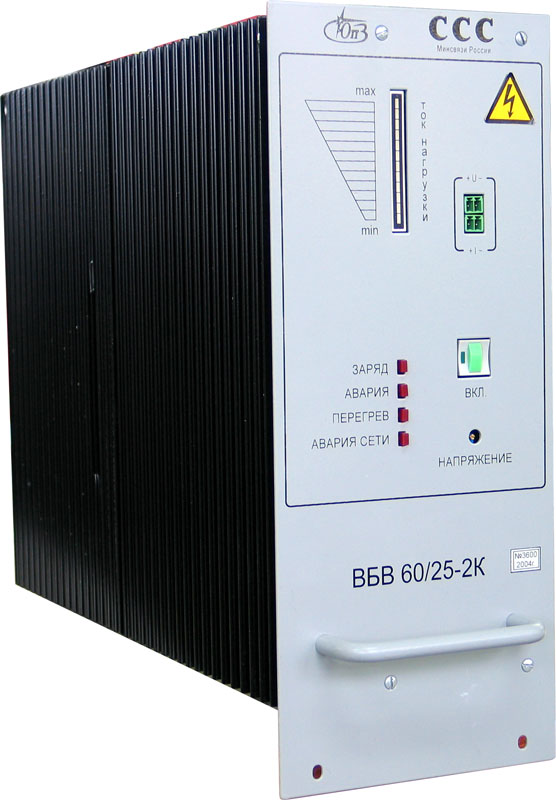

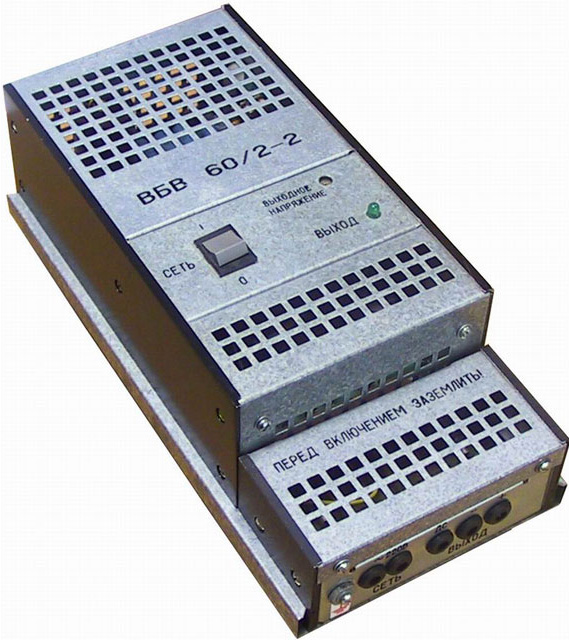

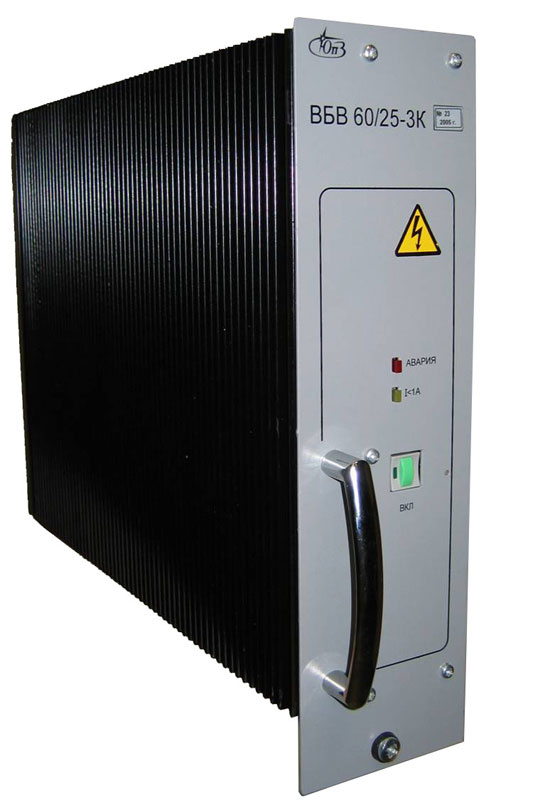

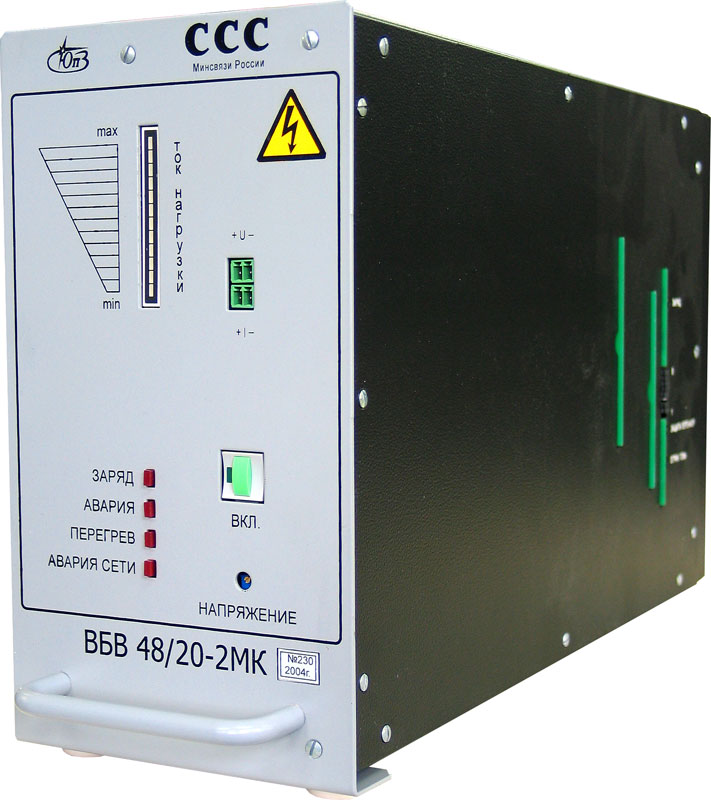

Фотографии оборудования:
