Термошкаф уличный ТШУ-6

Термошкаф уличный ТШУ-6-С (далее термошкаф) предназначен для установки в нём активного и пассивного телекоммуникационного оборудования, оборудования электропитания. Термошкаф уличный ТШУ-6-А предназначен для установки аккумуляторных батарей. Термошкаф выполнен в антивандальном исполнении для установки вне помещения на «открытом воздухе». (см. Рис 1)

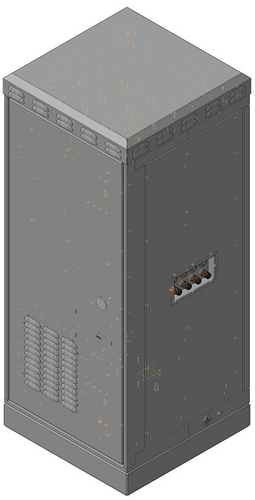

Рисунок 1

Массогабаритные параметры:
Наружные размеры термошкафа ТШУ-6-С (ТШУ-6-А):: - Высота (c цоколем): 1525 мм,
- Глубина: 650 мм,
- Ширина: 650 мм,
- Высота цокольного отсека: 100 мм,
Внутренние размеры термошкафа для размещения оборудования: - Высота: 1215 мм,
- Ширина: 585 мм,
- Глубина: 585 мм,
- Размеры дверного проема:
1) Высота 1220 мм, 2) Ширина 535 мм Масса термошкафа ТШУ-6 (без установленного оборудования, цоколя) составляет 160 кг.
Масса цоколя: 12,5 кг.

Параметры системы поддержания микроклимата
Климатическая система с приточно-вытяжной вентиляцией и нагревателем.
Температурный режим при температуре наружного воздуха -40°С…+40°С внутри термошкафа +5°С… +40°С
Относительная влажность воздуха внутри шкафа 10% … 75%
Максимальная тепловая мощность рассеиваемая в термошкафу составляет 900 Вт.

Комплект поставки термошкафа ТШУ-6:
- Термошкаф (ТШУ-6-С или ТШУ-6-А) ( рис. 1)

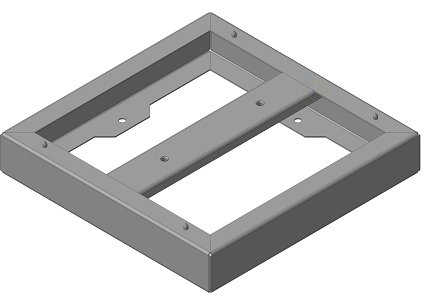

- Цоколь (рис. 2)

Рисунок 2



Термошкаф ТШУ-6-С и ТШУ-6-А имеет в своём составе следующие элементы:
- Систему поддержания микроклимата.
- Систему освещения
- Замок сейфового типа с двухбородочными ключами. Каждый шкаф имеет свой ключ. Замок обеспечивает запор на 3 точки.
- Датчики дистанционной сигнализации: извещатель охранный дымовой, датчик открывания двери, извещатель охранный вибрационный.
- Нагреватель
- Термошкаф ТШУ-6-С оснащен уголками 25U для установки технологического оборудования
- Термошкаф ТШУ-6-А оснащен полками под установку аккумуляторной батареи
*Возможна комплектовка термошкафов по требованиям Заказчика

Общие технические характеристики термошкафа уличного ТШУ-6-С и ТШУ-6-А
1. Термошкаф ТШУ-6-С и ТШУ-6-А представляет собой антивандальную конструкцию.
2. Дверь шкафа снабжена замком с запиранием на 3 стороны, в комплект поставки входят четыре ключа.
3. Шкаф оснащён светодиодным светильником.
4. Дверь имеет датчики открывания и вскрытия, выведенные на клеммы дистанционной сигнализации.
5. Покрытие шкафа: полимерная порошковая краска RAL 7032.
6. В шкафу установлен извещатель дымовой, выведенный на клеммы дистанционной сигнализации.
7. В шкафу установлен извещатель охранный вибрационный, выведенный на клеммы дистанционной сигнализации.
8. Доступ к оборудованию фронтальный.
9. Ввод кабелей снизу с права через гермовводы.
10. Максимальный уровень шума термошкафа ТШУ-6-С и ТШУ-6-А не более 48dB
11. Возможна комплектовка шкафа ТШУ-6-С и ТШУ-6-А по требованию заказчика.
12. Термошкаф ТШУ-6-С может использоваться в составе системы (состоящей из нескольких термошкафов ТШУ-6-С и ТШУ-6-А).

Приложение:

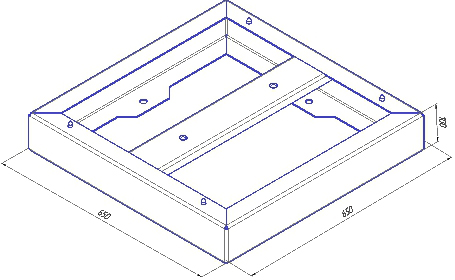

Рисунок 3: Размеры цоколя.

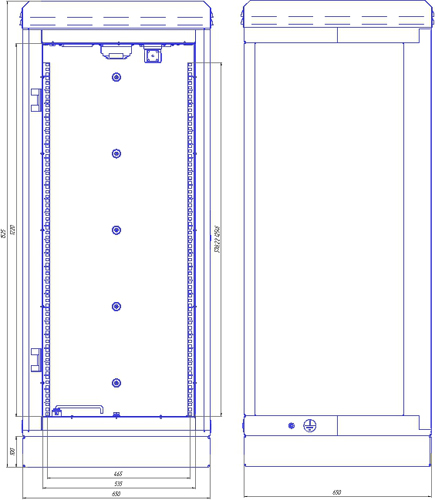

Рисунок 4: Габаритный чертеж шкафа ТШУ-6-С

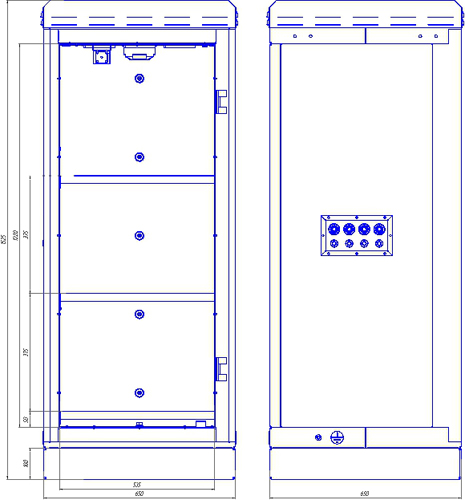

Рисунок 5: Габаритный чертеж шкафа ТШУ-6-А.
