Термошкаф уличный ТШУ-5

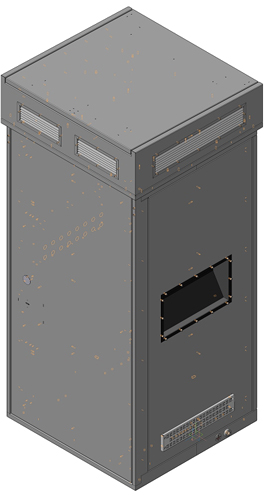

Термошкаф уличный ТШУ-5 (далее термошкаф) предназначен для установки в нём активного и пассивного телекоммуникационного оборудования, оборудования электропитания, аккумуляторных батарей. Термошкаф выполнен в антивандальном исполнении для установки вне помещения на «открытом воздухе». (см. Рис 1)

Рисунок 1

Массогабаритные параметры:
Наружные размеры термошкафа ТШУ-5:
- Высота (без цоколя): 2060 мм,
- Глубина: 850 мм,
- Ширина: 900 мм,
- Высота цокольного отсека: 200 мм,
Внутренние размеры термошкафа для размещения оборудования: - Высота: 1465 мм,
- Ширина: 830 мм
- Глубина: 620 мм
- Размеры дверного проема:
1) Высота 1650 мм
2) Ширина 760 мм
Масса термошкафа ТШУ-5 (без установленного оборудования) составляет 340 кг.
Масса цоколя: 40 кг.

Параметры системы поддержания микроклимата
Климатическая система выполнена на теплообменнике типа «воздух-вохдух» с нагревателем.
Температурный режим при температуре наружного воздуха -50°С…+35°С внутри термошкафа +5°С… +45°С
Относительная влажность воздуха внутри шкафа 10% … 75%
Максимальная тепловая мощность рассеиваемая в термошкафу составляет 1200 Вт.

Комплект поставки термошкафа ТШУ-5:
- Термошкаф ТШУ-5 ( рис. 1)

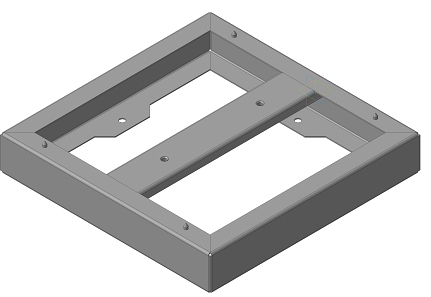

- Цоколь (рис. 2)

Рисунок 2

Термошкаф ТШУ-4 имеет в своём составе следующие элементы:
- Систему поддержания микроклимата.
- Систему освещения
- Замок сейфового типа с двухбородочными ключами. Каждый шкаф имеет свой ключ. Замок обеспечивает запор на 3 точки.
- Датчики дистанционной сигнализации: извещатель охранный дымовой, датчик открывания двери.

Общие технические характеристики термошкафа уличного ТШУ-5
1. Термошкаф ТШУ-4 представляет собой антивандальную конструкцию.
2. Дверь шкафа снабжена замком с запиранием на 3 стороны, в комплект поставки входят четыре ключа.
3. Шкаф оснащён светодиодным светильником.
4. Дверь имеет датчики открывания и вскрытия, выведенные на клеммы дистанционной сигнализации.
5. Покрытие шкафа: полимерная порошковая краска RAL 7032.
6. В шкафу установлен извещатель дымовой, выведенный на клеммы дистанционной сигнализации.
7. Доступ к оборудованию фронтальный.
8. Ввод кабелей снизу с права через гермовводы.
9. Максимальный уровень шума термошкафа ТШУ-5 не более 67 dB.
10. Возможна комплектовка шкафа ТШУ-5 по требованию заказчика.
11. Термошкаф ТШУ-5 может использоваться в составе системы совместно с термошкафом ТШУ-4.

Приложение:

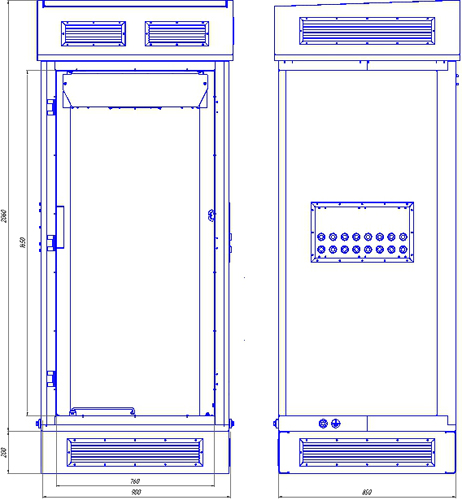

Рисунок 3: Габаритный чертеж шкафа ТШУ-5

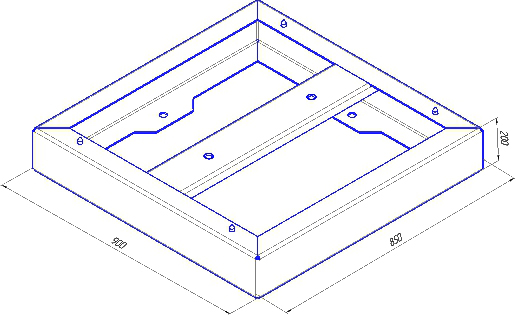

Рисунок 4: Размеры цоколя.
