Термошкаф уличный ТШУ-4

Термошкаф уличный ТШУ-4 (далее термошкаф) предназначен для установки в нём активного и пассивного телекоммуникационного оборудования, оборудования электропитания, аккумуляторных батарей. Термошкаф выполнен в антивандальном исполнении для установки вне помещения на «открытом воздухе». (см. Рис 1)

Рисунок 1

Массогабаритные параметры:
Наружные размеры термошкафа ТШУ-4: - Высота (без цоколя): 2060 мм,
- Глубина: 850 мм,
- Ширина: 900 мм,
- Высота цокольного отсека: 200 мм,
Внутренние размеры термошкафа для размещения оборудования:
- Высота: 1465 мм
- Ширина: 830 мм
- Глубина: 620 мм
- Размеры дверного проема:
1) Высота 1650 мм
2) Ширина 760 мм
Масса термошкафа ТШУ-4 (без установленного оборудования) составляет 340 кг.
Масса цоколя: 40 кг.

Параметры системы поддержания микроклимата
Климатическая система выполнена на теплообменнике типа «воздух-вохдух» с нагревателем.
Температурный режим при температуре наружного воздуха -50°С…+35°С внутри термошкафа +5°С… +45°С
Относительная влажность воздуха внутри шкафа 10% … 75%
Максимальная тепловая мощность рассеиваемая в термошкафу составляет 1200 Вт.

Комплект поставки термошкафа ТШУ-4:

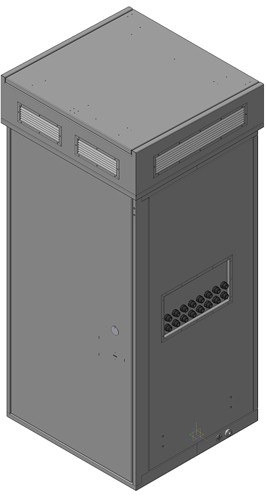

- Термошкаф ТШУ-4 ( рис. 1)

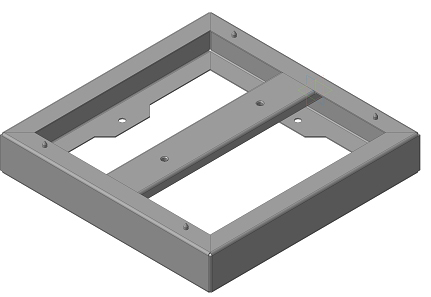

- Цоколь (рис. 2)

Рисунок 2



Термошкаф ТШУ-4 имеет в своём составе следующие элементы:
- Систему поддержания микроклимата.
- Систему освещения
- Замок сейфового типа с двухбородочными ключами. Каждый шкаф имеет свой ключ. Замок обеспечивает запор на 3 точки.
- Датчики дистанционной сигнализации: извещатель охранный дымовой, датчик открывания двери.

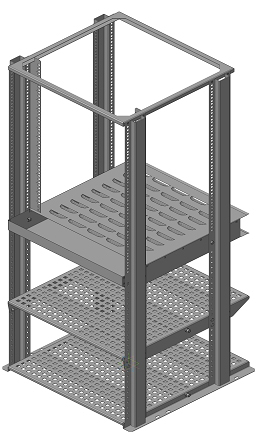

- Стойку для установки технологического оборудования.(Рис.3)

Рисунок 3

Общие технические характеристики термошкафа уличного ТШУ-4
1. Термошкаф ТШУ-4 представляет собой антивандальную конструкцию.
2. Дверь шкафа снабжена замком с запиранием на 3 стороны, в комплект поставки входят четыре ключа.
3. Шкаф оснащён светодиодным светильником.
4. Дверь имеет датчики открывания и вскрытия, выведенные на клеммы дистанционной сигнализации.
5. Покрытие шкафа: полимерная порошковая краска RAL 7032.
6. В шкафу установлен извещатель дымовой, выведенный на клеммы дистанционной сигнализации.
7. Доступ к оборудованию фронтальный.
8. Ввод кабелей снизу с права через гермовводы.
9. Отдельный ввод для подключения дизель-электрического агрегата.
10. Максимальный уровень шума термошкафа ТШУ-4 не более 67 dB.
11. Возможна комплектовка шкафа ТШУ-4 по требованию заказчика.
12. Термошкаф ТШУ-4 может использоваться в составе системы совместно с термошкафом ТШУ-5.

Приложение:

Рисунок 4: Габаритный чертеж шкафа ТШУ-4 (с цоколем).

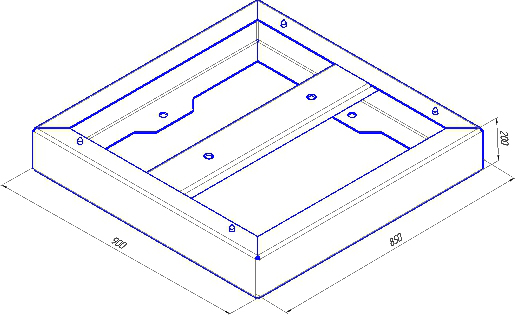

Рисунок 5: Размеры цоколя.

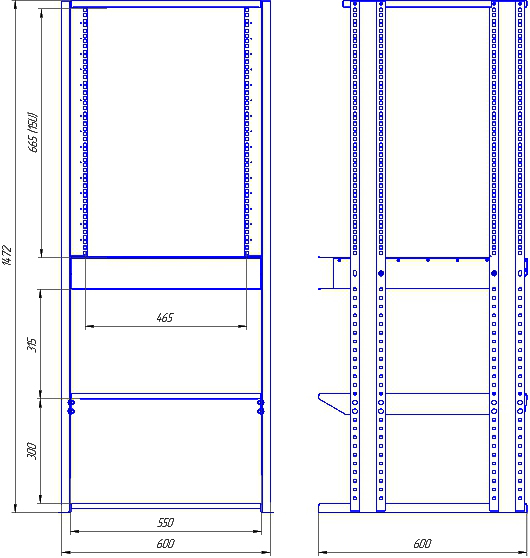

Рисунок 6: Размеры стойки под установку 19" оборудование.
