Термошкаф уличный ТШУ-2

Термошкаф уличный ТШУ-2

Назначение

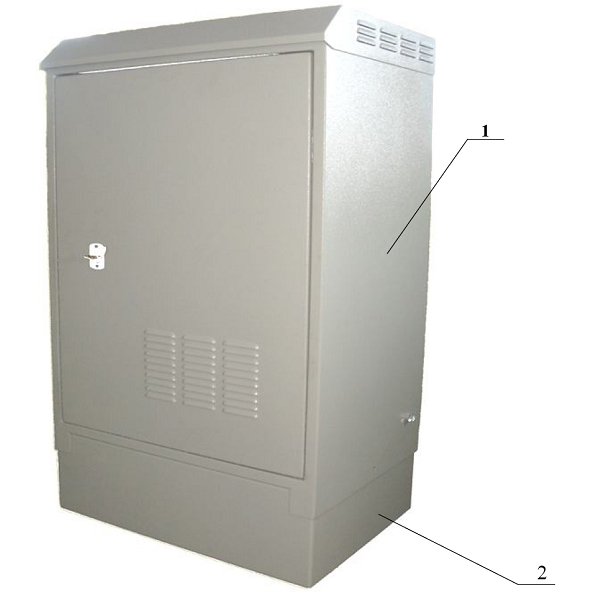

Термошкаф уличный ТШУ-2 (далее термошкаф) предназначен для установки в нем активного и пассивного телекоммуникационного оборудования, оборудования электропитания, аккумуляторных батарей. Термошкаф выполнен в антивандальном исполнении для установки вне помещения на «открытом воздухе».(см. Рисунок 1)

Рисунок 1

Массогабаритные параметры

Наружные размеры термошкафа ТШУ-2:

  • высота (без цоколя) 948мм
    ширина 638мм
    глубина (без кронштейна для крепления на стену) 475мм
    высота цоколя 200мм

    • Толщина кронштейна для крепления на стену (без учета элементов фиксации ТШУ-2): 10,5мм.


    Внутренние размеры термошкафа для размещения оборудования:
    Высота: 709мм.
    Ширина: 510 мм.
    Глубина:

    1) От 19' крепления до задней стенки: 265 мм.
    2) От двери (закрытой) до 19' крепления: 67,5 мм.
    3) Общая глубина: 332,5 мм.
    Масса термошкафа ТШУ-2 (без установленного оборудования, цоколя, кронштейна для крепления на стену): 70 кг.
    Масса цоколя: 14 кг.
    Масса кронштейна для крепления на стену: 5 кг.

    Параметры системы поддержания микроклимата

    Температурный режим при температуре окружающего воздуха -40С…+40С внутри ТШУ-2 +5С… +40С
    Относительная влажность воздуха внутри шкафа 10% … 75%.
    Максимальная выделяемая тепловая мощность оборудования, установленного внутри ТШУ-2 - 120Вт.
    Система поддержания микроклимата работает от постоянного напряжения номиналом 48В и выполнена по принципу принудительной циркуляции с фильтрацией поступающего воздуха. Система поддержания микроклимата выключается при открывании двери.

    Комплект поставки термошкафа ТШУ-2

  • 1. Термошкаф ТШУ-2 (см. поз.1, рис.1)
    2. Цоколь (см. поз.2, рис.1)

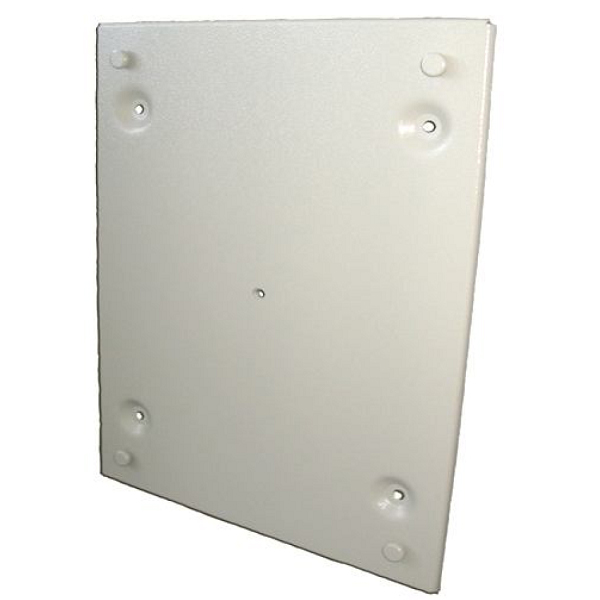

    3. Кронштейн для крепления на стену (см. рис.2)

    • Рисунок 2

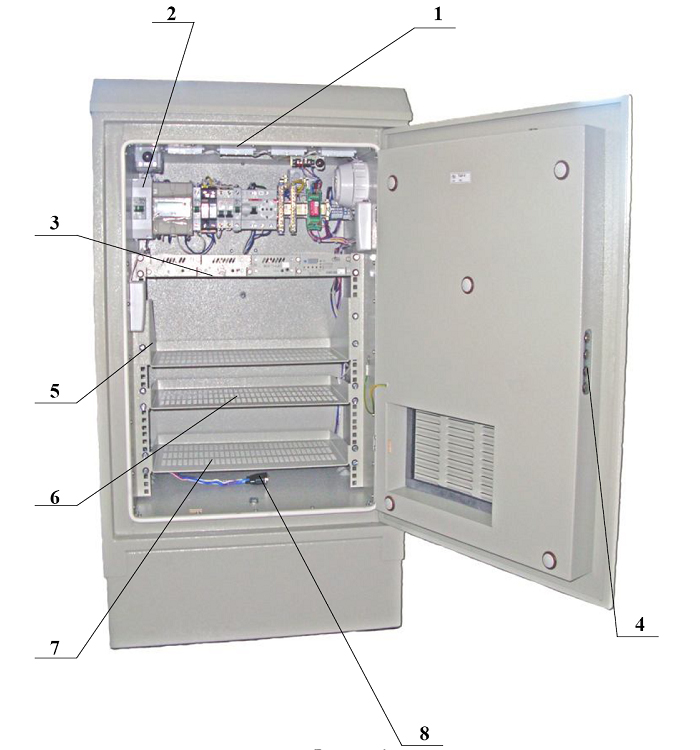

    Состав термошкафа ТШУ-2

    Рисунок 3

    Термошкаф ТШУ-2 имеет в своём составе следующие элементы

    Систему поддержания микроклимата

    Систему освещения (поз.1)

  • Замок сейфового типа с двухбородочными ключами (поз.4). Каждый шкаф имеет свой ключ. Замок обеспечивает запор на 3 точки.

  • Вводно-распределительную часть (поз.2), состоящую из входного автоматического выключателя, счетчика потребляемой электрической энергии, элементы защиты от импульсных перенапряжений 2-ой ступени для трехпроводной сети, элементы питания системы мониторинга.

    • Устройства элекропитания УЭП-2К 48/6-33 (поз.3)

    Полка для размещения аккумуляторных батарей ёмкостью 10 А/ч (поз.5)

    Полка для размещения блока удаленного мониторинга (поз.6)

  • Полка для размещения модема "Wi-Fi"

  • Датчики для обеспечения работы системы мониторинга: извещатели охранные вибрационные, извещатель охранный дымовой, датчик открывания двери.

    • Общие технические характеристики термошкафа уличного ТШУ-2

    Термошкаф ТШУ-2 представляет собой антивандальную конструкцию
    Дверь шкафа снабжена замком с запиранием на 3 стороны, в комплект поставки входят четыре ключа.
    Шкаф оснащен светодиодным светильником
    Дверь имеет датчики открывания и вскрытия, выведенные на систему мониторинга.
    Покрытие шкафа: полимерная порошковая краска RAL 7032
    В шкафу установлен извещатель дымовой, выведенный на систему мониторинга.
    Максимальный уровень шума термошкафа ТШУ-2 не более 45 dB.
    Возможна комплектовка шкафа ТШУ-2 по требования заказчика.

    Приложение

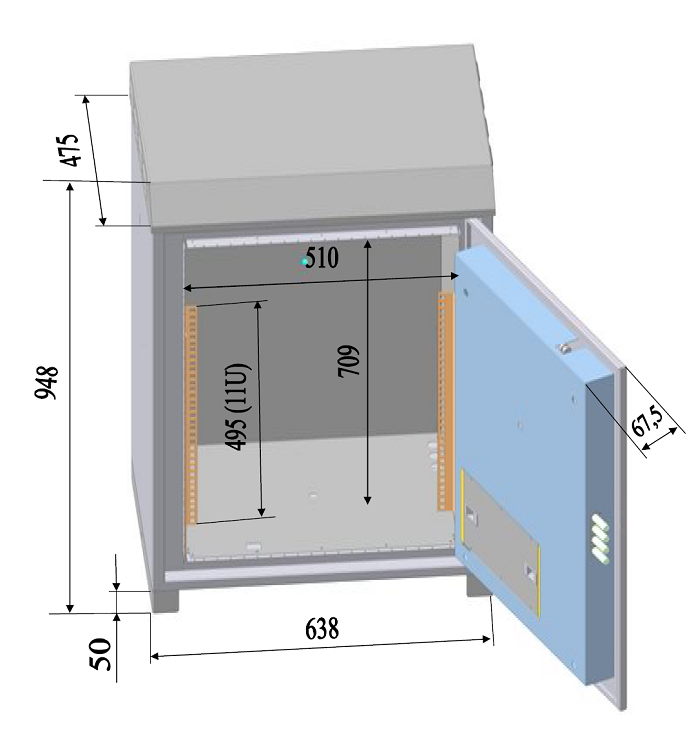

    Рис.4: габаритные размеры шкафа ТШУ-2 (без цоколя и кронштейна крепления на стену)

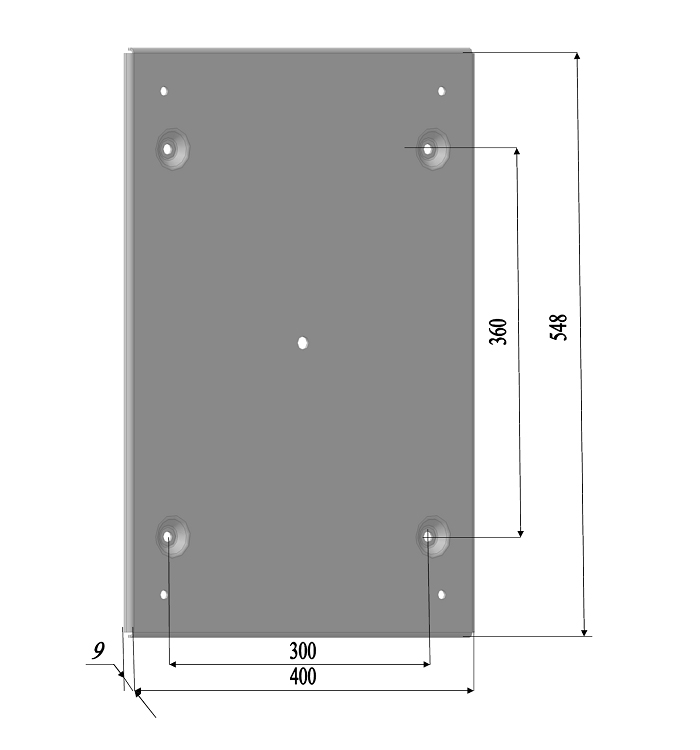

    Рис.5: Размеры кронштейна для крепления на стену

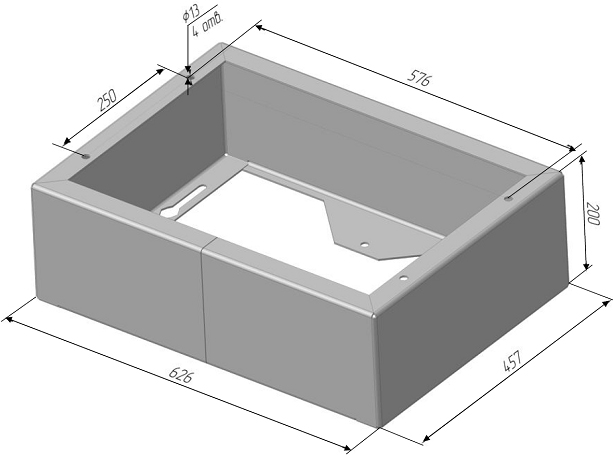

    Рис.6: Размеры Цоколя

    Рисунок 4

    Рисунок 5

    Рисунок 6
