Термошкаф уличный ТШУ-1

Назначение

Термошкаф уличный ТШУ-1 (далее термошкаф) предназначен для установки в нем активного и пассивного телекоммуникационного оборудования, оборудования электропитания, аккумуляторных батарей, кроссового оборудования. Термошкаф выполнен в антивандальном исполнении для установки вне помещения на «открытом воздухе».

Массогабаритные параметры

Габаритные размеры термошкафа:
высота (без цоколя) 2370мм
ширина 2200мм
глубина 850мм
высота цоколя 350мм
Масса термошкафа с установленным оборудованием электропитания и кроссовым не более 1000 кг.

Параметры системы поддержания микроклимата

Температурный режим при температуре наружного воздуха -30С…+35С в силовом и телекоммуникационном отсеках +5С… +45С (возможно изготовление термошкафа рассчитанного на работу при температуре окружающего воздуха -50С…+35С по отдельному заказу)
Относительная влажность воздуха внутри шкафа 10% … 75%.
Максимальная выделяемая тепловая мощность оборудования, установленного в телекоммуникационный шкаф 1200Вт.

Состав термошкафа ТШУ-1

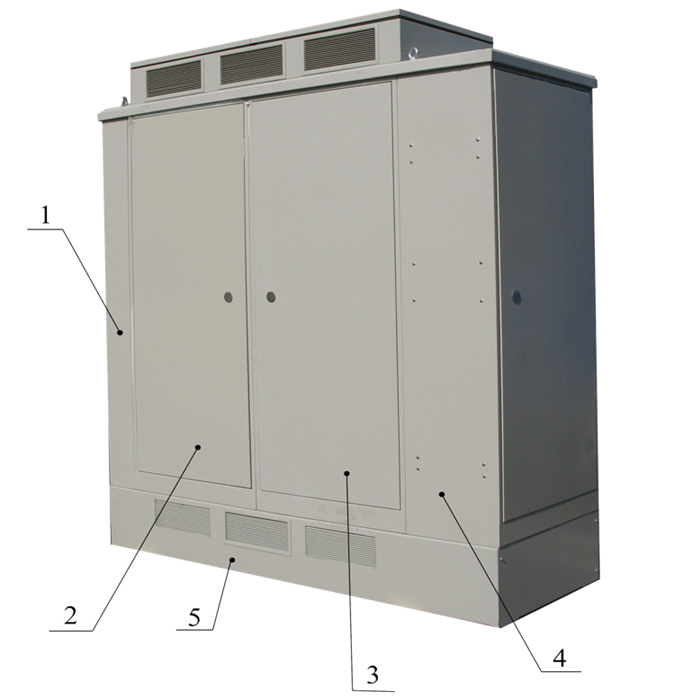

Термошкаф состоит из 5-ти основных частей (см. рисунок 1):

  • 1- отсек вводно-распределительный
  • 2- отсек силовой
  • 3- отсек телекоммуникационный
  • 4- отсек кроссовый
  • 5- цоколь

Рисунок 1

Шкаф вводно-распределительный

Отсек вводно-распределительный предназначен для ввода электрической энергии трехфазного переменного тока напряжением 380В, защиты вводов сети, учета электроэнергии, обеспечивает возможность подключения дизельной электростанции, имеет в своем составе устройства защиты от импульсных перенапряжений большой мощности для 5-ти проводной сети (TN-S) и обеспечивает защиту класса I (B) и II (C).

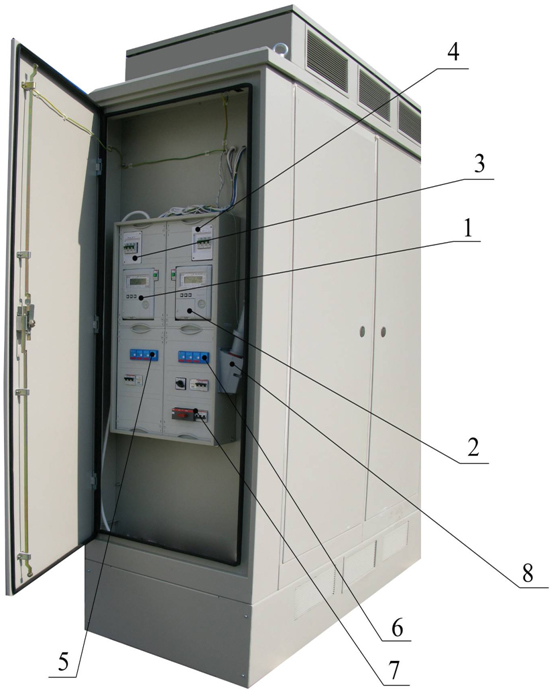

Внешний вид отсек вводно-распределительного см. рисунок 2.
Отсек вводно-распределительный имеет 2 ввода от сети общего назначения и 1 ввод для дизельной электростанции. Отсек обеспечивает автоматическое переключение вводов и обеспечивает гарантированное электропитание напряжением 380В.
Состав отсека вводно-распределительного:

  • 1, 2 – счетчики электроэнергии по 1 и 2 вводу
  • 3, 4 – входные автоматические выключатели 1 и 2 ввода
  • 5, 6 – элементы защиты от импульсных перенапряжений по 1 и 2 вводу
  • 7 - автоматический выключатель для подключения дизельной электростанции
  • 8- розетка для подключения дизельной электростанции

Рисунок 2

Отсек силовой

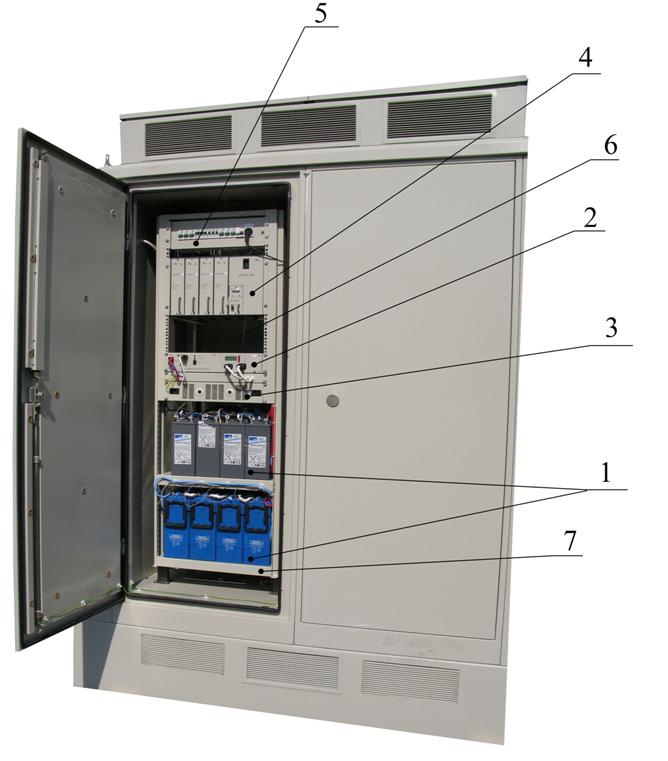

Отсек силовой (см. рисунок 3) предназначен для размещения стойки (7) в 19" исполнении, в которой установлены:

  • 1.Полки под 2 группы аккумуляторных батарей максимальной ёмкостью 160 А/ ч каждая. Размеры отсеков под аккумуляторные батареи (ширина Х глубина Х высота) 549 Х 600 Х 350 мм.
  • 2. Инвертор ИЦ 1500БП**
  • 3. Блок с устройствами мониторинга
  • 4. Устройство электропитания связи УЭПС-3К 48/84-44*
  • 5. Блок распределения
  • 6. Устройство контроля системы поддержания микроклимата
  • 7. Стойка 19".


*Возможна установка другого устройства электропитания по требованию заказчика.
**Устанавливается по требованию заказчика.



Рисунок 3

Отсек телекоммуникационный

Рисунок 4

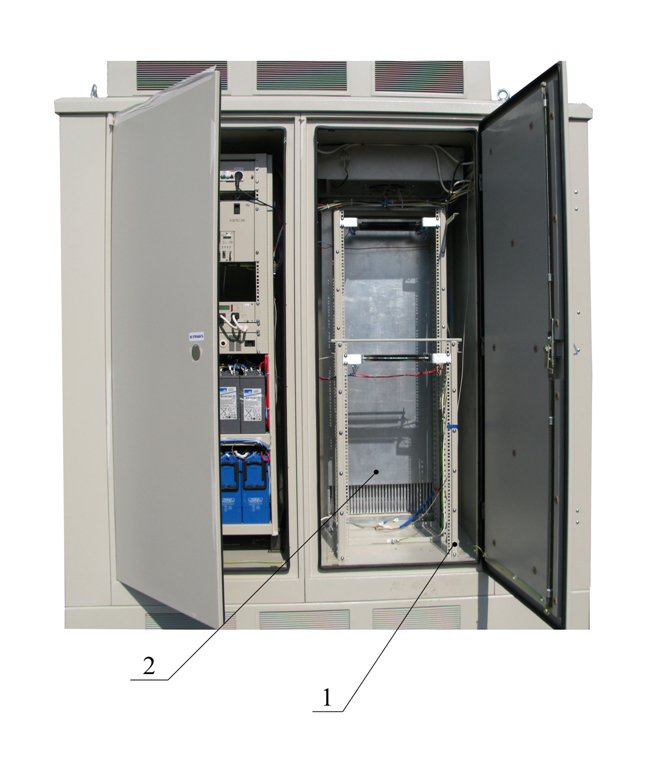

Отсек телекоммуникационный см. Рис.4 предназначен для размещения телекоммуникационного оборудования. Для его размещения в отсеке установлена стойка универсальная (1) 19"/21" исполнения. Полезная высота стойки 33 U/62 SU.
Система поддержания микроклимата допускает установку оборудования в отсеке телекоммуникационном с максимально выделяемой тепловой мощностью до 1200 Вт.
В этом отсеке установлен теплообменник «воздух-воздух» (2) системы поддержания микроклимата.
Вся система поддержания микроклимата питается от постоянного напряжения 48 В(номинальное).

Отсек кроссовый

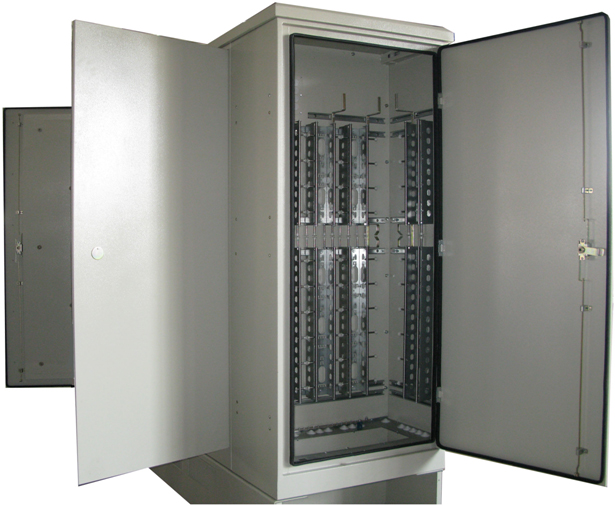

Рисунок 5

Металлоконструкция кроссового отсека адаптирована к плинтам LSA-PROFIL. Максимальная ёмкость кросса с плинтами LSA-PROFIL: 2200 пар (1000 пар-станция, 1200 пар – линия)
Максимальная ёмкость кросса с плинтами LSA-PROFIL NT: 2900 пар (1300 пар-станция, 1600 пар – линия)

Цоколь

Цоколь высотой 350 мм (Рис 1) обеспечивает ввод кабелей питания и кабелей линий связи и забора воздуха системы поддержания микроклимата.

Общие характеристики термошкафа уличного ТШУ-1

1. Шкаф ТШУ-1 представляет собой антивандальную конструкцию.
2. Все 4 двери шкафа снабжены замками с запиранием на 3 стороны. Все двери открываются 1 ключом (в комплект поставки входят 4 ключа).
Шкаф соответствует классу защищенности 4 по ГОСТ 5089-2003.
3. Все отсеки шкафа оснащены светильниками (4шт).
4. Все двери имеют датчики открывания, выведенные на общую систему мониторинга «АСК-дизайн».
5. Покрытие шкафа: полимерная порошковая покраска RAL 7032.
6. Возможна комплектовка шкафа ТШУ-1 по требованию заказчика.
7. В отсеках силовом и телекоммуникационном установлены извещатели дымовые, выведенные на общую систему мониторинга «АСК-дизайн».
8. Максимальный уровень шума при температуре окружающей среды +35С не более 67 dB.
9. Максимальная потребляемая мощность шкафа 2 кВт.
Максимальная потребляемая мощность шкафа 5 кВт (в режиме заряда аккумуляторных батарей).
