Стойки стабилизаторов постоянного напряжения ССПН

Стойки стабилизаторов постоянного напряжения ССПН

Стойки ССПН предназначены для электропитания аппаратуры связи стабилизированным напряжением 60, 48 или 24 В постоянного тока.

Выходные цепи стоек электрически изолированы от входных цепей, что обеспечивает возможность их использования в электроустановках с любым заземленным полюсом.

Стойки обеспечивают:
- регулирование и стабилизацию выходного напряжения;
- ограничение тока нагрузки на каждом стабилизаторе стойки и местную сигнализацию при перегрузке и коротком замыкании в нагрузке;
- защиту при повышении выходного напряжения и при понижении входного напряжения на каждом стабилизаторе стойки;
- деление нагрузки между стабилизаторами стойки с отклонением ±20% от максимального тока стабилизатора при изменении тока нагрузки стойки от 50 до 100% ее максимального тока;
- местную сигнализацию о работе стабилизаторов;
- местную и дистанционную сигнализацию в аварийных ситуациях.

Электропитание стоек осуществляется от выпрямительного устройства с пульсацией напряжения не более 5% от номинального входного напряжения стойки как в буфере с аккумуляторной батареей, так и без нее, номинальным напряжением 24, 48 или 60 В.

Установившееся отклонение выходного напряжения стоек не превышает ±2% от установленного значения при изменении тока нагрузки и входного напряжения.

Резервирование осуществляется избыточностью стабилизаторов, поэтому рекомендуется нагружать ССПН-3, ССПН-4, ССПН-5, ССПН-7 и ССПН-8К не более, чем на 75% от их максимального тока, а с ССПН-6 – не более, чем на 50% от максимального тока.

Напряжение пульсации на входе и выходе стоек (при работе от аккумуляторной батареи на активную нагрузку) не более:


- по псофометрическому значению (для стоек с входным и выходным напряжением 60 и 48 В)
2 мВ;
- по действующему значению суммы гармонических составляющих в диапазоне частот от 25 Гц до 150 кГц 50 мВ;
- по действующему значению n-ой гармонической составляющей в диапазоне частот:
- до 300 Гц включительно
- от 300 Гц до 150 кГц
50 мВ;
7 мВ.

Переходное отклонение выходного напряжения стоек при скачкообразном изменении входного напряжения и тока нагрузки (сброс-наброс нагрузки на 50% от любого установленного значения) не превышает ±10% от установленного значения за время не более 100 мс.

Ток нагрузки между параллельно работающими стабилизаторами распределяется равномерно с отклонением ±20% для ССПН-3 (4,5,6,7) и ±10 % для ССПН-8К от максимального тока стабилизатора при изменении общего тока нагрузки от 50 до 100%.

Уровень радиопомех, создаваемых при работе стабилизаторов стоек, не превышает значений, установленных ГОСТ 30428-96 для аппаратуры класса А – для ССПН-3 – ССПН-6, класса В – для стоек ССПН-7 и ССПН-8К с номинальным входным и выходным напряжением 48 и 60 В и ГОСТ 30429-96, (рис.1, график 3) – для стоек с номинальным входным и выходным напряжением 24 В.

Стойка ССПН-7 токораспределительных цепей не имеет.
Количество и ток автоматических выключателей оговариваются при заказе.
Плавкие вставки предохранителей могут быть установлены на токи 250, 200, 160, 125, 100, 80, 63 или 40А (оговариваются при заказе).

Стойки обеспечивают местную и дистанционную сигнализацию о следующих состояниях:
- повышение (кроме стойки ССПН-7) и понижение выходного напряжения стойки на 3-5% от установленного значения;
- аварийное выключение одного стабилизатора;
- аварийное выключение двух и более стабилизаторов;
- перегорание предохранителя в цепи нагрузки, аварийное выключение автоматических выключателей нагрузки и фильтра;
- аварийное выключение автоматических выключателей стабилизаторов;
- пропадание входного напряжения стойки (только дистанционная сигнализация).

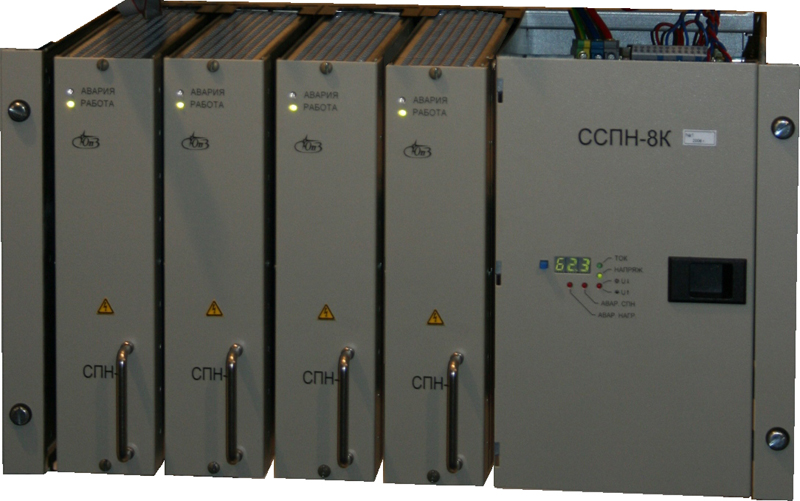

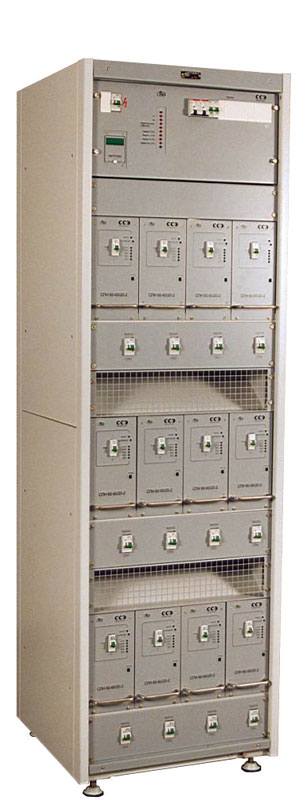

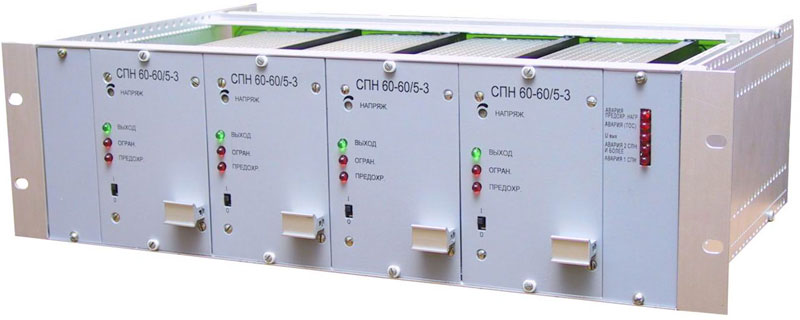

Фотографии оборудования:
