Стабилизаторы постоянного напряжения СПН-2, СПН-3, СПН-4

Стабилизаторы предназначены для электропитания аппаратуры связи постоянным током номинального напряжения 24, 48 или 60 В.

СПН-2 устанавливаются как в стойках, так и в крейтах, а СПН-3 и СПН-4 - только в крейтах.
СПН-2 и СПН-3 используются также как самостоятельные изделия.

Выходные цепи стабилизаторов электрически изолированы от входных цепей, что обеспечивает возможность их использования в электроустановках с любым заземленным полюсом. Высокая частота преобразования позволяет гарантировать устойчивую работу стабилизаторов на любую электронную нагрузку.

Стабилизаторы обеспечивают:
- регулирование и стабилизацию выходного напряжения;
- местную сигнализацию о нормальной работе стабилизатора;
- ограничение тока нагрузки и местную сигнализацию при перегрузке и коротком замыкании в нагрузке;
- защиту при повышении выходного напряжения и при понижении входного напряжения;
- дистанционную сигнализацию при неисправности стабилизатора;
- возможность параллельной работы стабилизаторов на общую нагрузку;
- местную сигнализацию о перегорании входного предохранителя – только для СПН-3.

Электропитание стабилизаторов осуществляется от выпрямительного устройства с пульсацией напряжения не более 5% от номинального входного напряжения стабилизатора как в буфере с аккумуляторной батареей, так и без нее, номинальным напряжением 24, 48 или 60В.

Установившееся отклонение выходного напряжения стабилизаторов не превышает ±2% от установленного значения при изменении тока нагрузки и входного напряжения.

Напряжение пульсации на входе и выходе стабилизаторов (при работе от аккумуляторной батареи на активную нагрузку) не более:


- по псофометрическому значению (для стабилизаторов с входным и выходным напряжением 60 и 48В)
2 мВ
- по действующему значению суммы гармонических составляющих в диапазоне частот от 25 Гц до 150 кГц 50 мВ
- по действующему значению n-ой гармонической составляющей в диапазоне частот:
- до 300 Гц включительно
- от 300 Гц до 150 кГц
50 мВ
7 мВ

Переходное отклонение выходного напряжения стабилизаторов при скачкообразном изменении входного напряжения и тока нагрузки (сбросе-набросе нагрузки на 50% от любого установленного значения) не превышает ±10% от установленного значения за время не более 100 мс.

Ток нагрузки между параллельно работающими стабилизаторами распределяется равномерно с отклонением ±20% от максимального тока стабилизатора при изменении общего тока нагрузки всех стабилизаторов от 50 до 100%.

Уровень радиопомех, создаваемых при работе стабилизаторов, не превышает значений, установленных ГОСТ 30428-96 для аппаратуры класса А – для СПН-2, класса В – для СПН-3, СПН-4 с номинальным входным и выходным напряжением 48 и 60 В и ГОСТ 30429-96, рисунок 1, график 3 – для стабилизаторов с номинальным входным и выходным напряжением 24 В.

Стабилизаторы обеспечивают нормальную работу и сохранение параметров:
- при температуре окружающего воздуха от 5 ºС до 40 ºС (для СПН-2, СПН-3) и от минус 10 ºС до 40 ºС (для СПН-4);
- при относительной влажности воздуха 80 % и температуре 25 ºС;
- атмосферном давлении (450 – 800) мм рт. ст.;
- после транспортирования железнодорожным, автомобильным, морским и авиационным транспортом при температуре от минус 50 ºС до 50 ºС.

Габаритные размеры стабилизаторов (высота х ширина х глубина) и масса:
СПН-2 – 271х135х403,5 мм, масса – не более 9 кг;
СПН-3 – 128х85х245 мм, масса – не более 2 кг.
СПН-4 – 262х62,5х273,5 мм, масса – не более 3,5 кг.
Подключение стабилизаторов осуществляется при помощи розетки разъема.
При заказе стабилизаторов оговаривается изготовление:
- стабилизаторов с расширенным диапазоном выходного напряжения при условии сохранения максимальной мощности;
- стабилизаторов для самостоятельной работы.

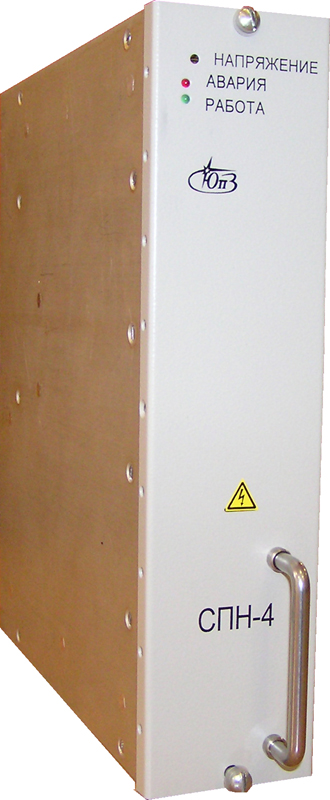

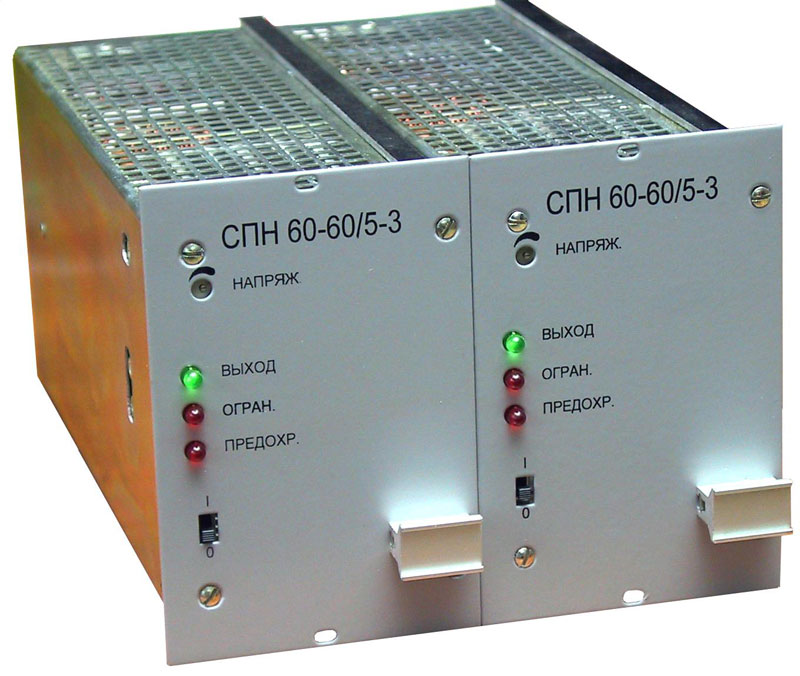

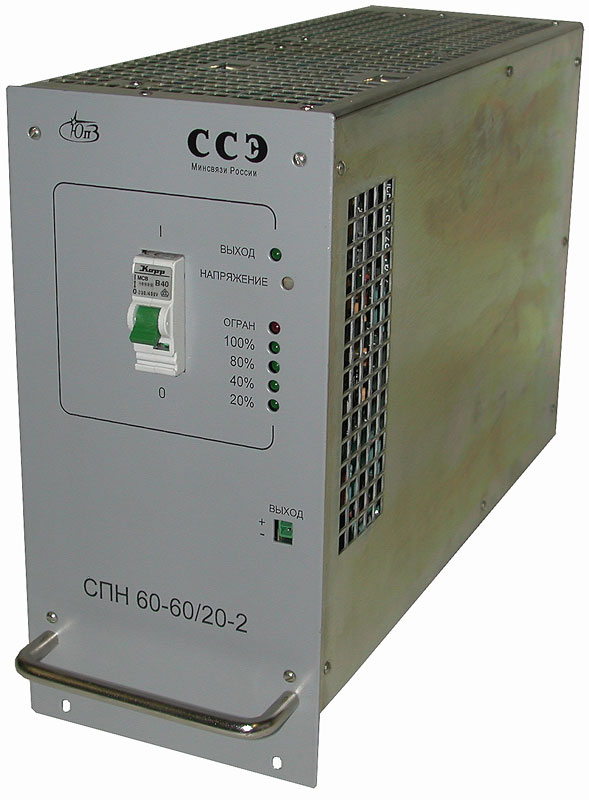

Фотографии оборудования:
