Стойки универсальные электропитающие СУЭП-2

Стойки СУЭП-2 предназначены для электропитания аппаратуры связи большой мощности постоянным током номинального напряжения 48 или 60 В.
Щиты ЩТР 60/600-4 предназначены для совместной работы со стойками СУЭП-2 и обеспечивают распределение по потребителям постоянного тока, коммутацию и защиту аккумуляторных батарей (АБ), контроль состояния выпрямителей, мониторинг установки.

При параллельной работе стоек СУЭП-2 обеспечивается распределение тока нагрузки между выпрямителями с отклонением не более 20% от максимального тока выпрямителя при изменении тока нагрузки от 50 до 100% максимального значения. Электропитание стоек СУЭП-2 осуществляется от четырех- или пятипроводной сети трехфазного переменного тока напряжением 380 В и частоты (50±2,5) Гц.
Установившееся отклонение выходного напряжения в точках подключения аккумуляторной батареи не превышает ±1% от установленного значения при изменении тока нагрузки от 5% до 100% максимального выходного тока и входного напряжения

Пульсации напряжения на выходе стоек СУЭП-2 в любом режиме работы, указанном выше, (при работе на активную нагрузку) не более:


по действующему значению суммы гармонических составляющих в диапазоне частот от 25 Гц до 150 кГц
- 50 мВ
по действующему значению n-ой гармонической составляющей в диапазоне частот:
-до 300 Гц включительно
-выше 300 Гц до 150 кГц
- 50 мВ
- 7 мВ
по псофометрическому значению (для стоек с выходным напряжением 60 и 48В) - 2 мВ

Переходное отклонение выходного напряжения стоек СУЭП-2 не превышает ±10% от установленного значения за время не более 100 мс при скачкообразном изменении выходного тока (сброс-наброс нагрузки на 50% от любого установленного значения).
Коэффициент искажения синусоидальности кривой входного напряжения, создаваемый при работе выпрямителей стойки, не более 10%.
Уровень радиопомех, создаваемых при работе выпрямителей стоек СУЭП-2, не превышает значений, установленных ГОСТ 30428-96 класс А.

В зависимости от функциональных возможностей ЩТР 60/600-4 может быть выполнен в виде одной или нескольких стоек. В последнем случае одна стойка, батарейный ЩТР 60/600-4 (ЩТР-Б), располагается рядом со стойками СУЭП-2, а другие стойки - токораспределительные ЩТР 60/600-4, устанавливаются рядом с потребителями (нагрузками), возможно, и на других этажах здания.

В состав ЩТР 60/600-4 могут входить:
- секция распределения нагрузки А СН (одна или более);
- блок автоматики или контроллер (МАК-1М или КУ);
- зарядная корзина на 4 выпрямителя, которые, при необходимости, осуществляют контрольный заряд группы АБ;
- устройства ввода сети для ее контроля и питания зарядной корзины;
- устройства защиты и коммутации каждой группы АБ для проведения контрольно-тренировочного цикла (КТЦ);
- дополнительные устройства для проведения КТЦ в ручном режиме или в автоматическом, при использовании дополнительного контроллера (функция УКРЗ);
- контактор для отключения низкоприоритетной нагрузки при частичном разряде АБ и контактор для отключения АБ при ее полном разряде;
- дополнительные устройства мониторинга (УПКБ, КО и пр.).

Токораспределительные ЩТР содержат до пяти секций распределения нагрузки А СН с предохранителями и (или) автоматическими выключателями и могут обеспечивать работу при двухлучевой системе электропитания.
Состав ЩТР (А СН), а также все необходимые требования к подключению нагрузок и АБ определяются при заказе.

Как правило, ЩТР60/600-4 обеспечивает работу двух групп АБ. По требованию заказчика возможно изготовление ЩТР 60/600-4, обеспечивающего работу четырех групп АБ. В этом случае для проведения КТЦ вместо зарядной корзины используется дополнительный зарядный СУЭП-2-1З, в котором могут устанавливаться до 8 ВБВ.
ЩТР обеспечивает защиту и ручную коммутацию каждой из групп АБ:
- на шину нагрузки;
- на шину контрольного заряда от зарядных выпрямителей и контрольного разряда на внешний блок нагрузочных резисторов (при наличии зарядной корзины или СУЭП-2-1З).
В зарядную корзину или стойку СУЭП-2-1З могут быть установлены специально заказанные для этой цели ВБВ, или резервные ВБВ из стоек СУЭП-2 (изменение настроек ВБВ при этом не требуется).

Стойки СУЭП-2 и щит ЩТР 60/600-4 составляют единую электропитающую установку ЭПУ, для чего в комплект поставки входят дополнительные шины с необходимым крепежом и соединительные кабели.

При заказе ЩТР 60/600-4 заказчиком заполняется опросный лист.

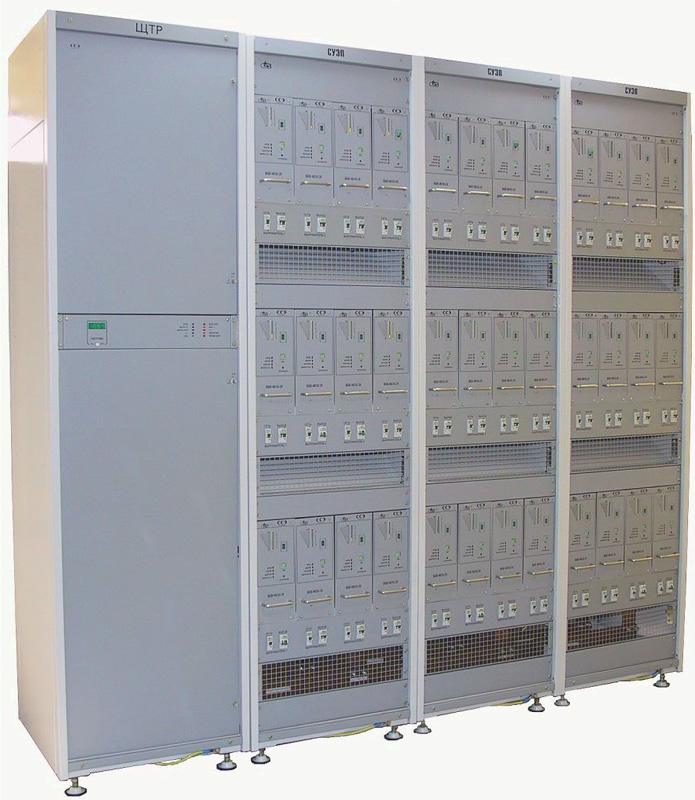

Фотографии оборудования:
