Газопоршневые мини-тэц( 4.6 kVA - 2.4 MVA )
Сегодня, перед российскими предприятиями стоит проблема снижения затрат на энергоснабжение. Компания ELTECO предлагает решение этой задачи за счет применения децентрализованных источников энергоснабжения – газопоршневых мини-ТЭЦ.

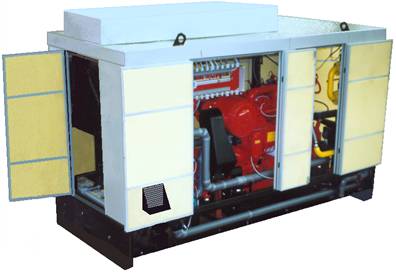

Газопоршневаямини-ТЭЦ (когенераторная установка КГУ) – компактная энергетическая установка на базе поршневого двигателя, которая работает на природном газе и вырабатывает одновременно электроэнергию и тепло. Основные части KГУ составляют двигатель внутреннего сгорания, генератор, система теплообменников и электрическое распределительное устройство (или система принудительного охлаждения KГУ, резервный котел и котел для компенсации пиковой нагрузки).
Когенерация – процесс одновременного производства электрической и тепловой энергии внутри одного устройства, называемого когенераторной установкой.
Целесообразность применения КГУ
Эффективность: За счет утилизации тепла, выделяющегося при производстве электроэнергии, эффективность использования топливных ресурсов выше примерно на 40–55 %.
Экономичность: Требуется меньше топлива для производства такого же количества энергии.
Автономность.
Экологичность.

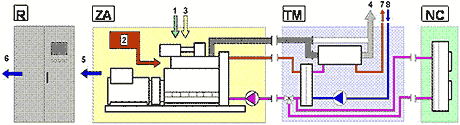

Принципиальная схема работы газопоршневой мини-ТЭЦ

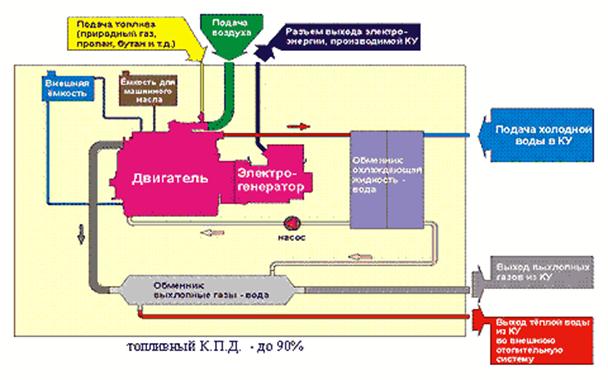

Газовый двигатель приводит во вращение электрогенератор, который преобразует механическую энергию в электрическую. Вырабатываемая электроэнергия используется для энергоснабжения объекта.
Тепло, выделяющееся при работе газового двигателя, утилизируется с помощью теплообменников на системе охлаждения двигателя и на системе отвода отходящих газов. Далее это тепло отдаётся в систему отопления и горячего водоснабжения объекта.
.gif)
Масло из резервуара системы автоматического долива>
Природный газ
4.Продукты сгорания
5.Выведение электроэнергии к распределительному устройству
6.Выведение электроэнергии к потребителям
7.Нагретая вода к потребителям тепла
8.Обратка

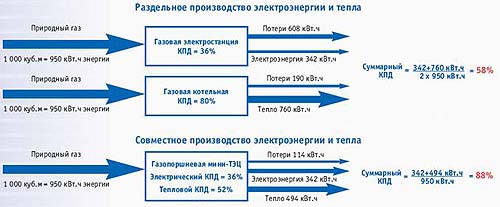

Газопоршневыемини-ТЭЦ компании ELTECO имеют суммарный КПД 86 – 90 %. Это значительно больше, чем суммарный КПД сопоставимых по мощности газовых электростанций и котельной. Соответственно электроэнергия и тепло, вырабатываемые газопоршневой мини-ТЭЦ, оказываются дешевле, чем получаемые при раздельном производстве.
Модельный ряд газопоршневых когенераторных установок компании elteco
|
Модель поршневой установки |
Тип газа |
Модель двигателя |
Электр.мощность |
Тепл. мощность |
Расход газа |
Электр. КПД |
Тепл. КПД |
||
|
кВА |
кВт |
кВт |
норм.н3/ч |
% |
% |
||||
|
katja 5 C |
Природный |
LOMBARDINI |
LGW502 |
4,6 |
3,8 |
8,9 |
1,7 |
23,3 |
54,4 |
|
katja 12 C |
Природный |
LOMBARDINI |
LGW1603 |
17,6 |
14,4 |
24,9 |
5,1 |
30,1 |
52,1 |
|
katja 18 C |
Природный |
LOMBARDINI |
LGW2204 |
23,7 |
19,4 |
33,9 |
6,8 |
30,5 |
53,3 |
|
katja 39 C |
Природный |
FORD |
ESG642 |
40,6 |
33,3 |
64,0 |
12,7 |
28,0 |
53,7 |
|
katja 65 C |
Природный |
FORD |
VSG1068 |
65,9 |
54,0 |
94,3 |
18,9 |
30,3 |
53,0 |
|
petra 57 C |
Природный |
MAN |
E0834 E302 |
60,8 |
50,0 |
78,1 |
15,5 |
34,2 |
53,5 |
|
Биогаз |
54,6 |
44,6 |
73,1 |
22,8 |
32,1 |
52,6 |
|||
|
Газ свалок |
49,8 |
40,7 |
68,8 |
29,3 |
31,2 |
52,8 |
|||
|
petra 74 C |
Природный |
MAN |
E0836 E302 |
85,2 |
69,7 |
107,0 |
21,5 |
34,5 |
52,9 |
|
Биогаз |
76,3 |
62,8 |
102,0 |
31,3 |
32,9 |
53,5 |
|||
|
Газ свалок |
69,3 |
56,7 |
97,1 |
40,4 |
31,5 |
54,1 |
|||
|
petra 120 C |
Природный |
MAN |
E0836 LE202 |
128,0 |
104,0 |
140,0 |
29,7 |
37,2 |
50,2 |
|
Биогаз |
128,0 |
104,0 |
136,0 |
44,4 |
38,2 |
50,1 |
|||
|
Газ свалок |
115,0 |
94,3 |
131,0 |
57,4 |
37,0 |
51,3 |
|||
|
petra 140 C |
Природный |
MAN |
E2876 TE302 |
174,0 |
142,0 |
208,0 |
42,1 |
35,9 |
52,5 |
|
Биогаз |
151,0 |
123,0 |
176,0 |
56,1 |
35,8 |
51,2 |
|||
|
Газ свалок |
137,0 |
111,0 |
167,0 |
72,2 |
34,6 |
52,1 |
|||
|
petra 250 C |
Природный |
MAN |
E2876 LE302 |
246,0 |
200,0 |
276,0 |
56,9 |
37,4 |
51,5 |
|
Биогаз |
235,0 |
190,0 |
247,0 |
80,7 |
38,6 |
50,2 |
|||
|
Газ свалок |
210,0 |
171,0 |
236,0 |
103,0 |
37,1 |
51,4 |
|||
|
petra 300 C |
Природный |
GUASCOR |
FGLD 180/80 |
306,0 |
249,0 |
374,0 |
75,0 |
35,3 |
53,0 |
|
Биогаз |
GUASCOR |
FGLD 180/80 |
277,0 |
224,0 |
354,0 |
107,0 |
34,2 |
54,1 |
|
|
Газ свалок |
GUASCOR |
FGLD 180/55 |
294,0 |
239,0 |
398,0 |
160,0 |
33,6 |
55,9 |
|
|
petra 380 C |
Природный |
PERKINS |
4006-23 TRS1 |
381,0 |
309,0 |
396,0 |
86,5 |
37,9 |
48,7 |
|
GUASCOR |
SFGLD 180/80 |
372,0 |
301,0 |
431,0 |
87,0 |
36,8 |
52,6 |
||
|
Биогаз |
GUASCOR |
SFGLD 180/55 |
353,0 |
286,0 |
408,0 |
126,0 |
37,0 |
52,8 |
|
|
Газ свалок |
GUASCOR |
SFGLD 180/55 |
353,0 |
286,0 |
405,0 |
176,0 |
36,6 |
51,9 |
|
|
petra 410 C |
Природный |
MAN |
E2842 LE312 |
425,0 |
344,0 |
481,0 |
98,4 |
37,2 |
52,0 |
|
GUASCOR |
FGLD 240/80 |
408,0 |
330,0 |
507,0 |
101,0 |
34,9 |
53,7 |
||
|
Биогаз |
MAN |
E2842 LE312 |
379,0 |
307,0 |
453,0 |
140,0 |
35,9 |
53,1 |
|
|
GUASCOR |
FGLD 240/55 |
390,0 |
316,0 |
509,0 |
150,0 |
34,4 |
55,5 |
||
|
Газ свалок |
MAN |
E2842 LE312 |
340,0 |
276,0 |
433,0 |
180,0 |
34,6 |
54,2 |
|
|
GUASCOR |
FGLD 240/55 |
390,0 |
316,0 |
528,0 |
213,0 |
33,4 |
55,8 |
||
|
petra 460 C |
Природный |
PERKINS |
4006-23 TRS2 |
466,0 |
377,0 |
460,0 |
103,0 |
38,9 |
47,4 |
|
MAN |
E2842 LE312 |
474,0 |
384,0 |
542,0 |
109,0 |
37,6 |
53,0 |
||
|
Биогаз |
MAN |
E2842 LE312 |
426,0 |
345,0 |
474,0 |
151,0 |
37,4 |
51,4 |
|
|
Газ свалок |
MAN |
E2842 LE312 |
378,0 |
307,0 |
444,0 |
190,0 |
36,2 |
52,5 |
|
|
petra 500 C |
Природный |
PERKINS |
4008-30 TRS1 |
531,0 |
430,0 |
534,0 |
118,0 |
38,7 |
48,1 |
|
GUASCOR |
SFGLD 240/80 |
499,0 |
403,0 |
606,0 |
119,0 |
36,0 |
54,1 |
||
|
Биогаз |
GUASCOR |
SFGLD 240/55 |
472,0 |
381,0 |
586,0 |
175,0 |
35,7 |
54,8 |
|
|
Газ свалок |
GUASCOR |
SFGLD 240/55 |
472,0 |
381,0 |
579,0 |
241,0 |
35,6 |
54,1 |
|
|
petra 630 C |
Природный |
PERKINS |
4008-30 TRS2 |
626,0 |
507,0 |
614,0 |
137,0 |
39,4 |
47,8 |
|
GUASCOR |
FGLD 360/80 |
618,0 |
500,0 |
766,0 |
151,0 |
35,2 |
53,9 |
||
|
Биогаз |
PERKINS |
4008-30 TRS2 |
600,0 |
486,0 |
615,0 |
208,0 |
38,3 |
48,4 |
|
|
GUASCOR |
FGLD 360/55 |
595,0 |
481,0 |
770,0 |
226,0 |
34,8 |
55,8 |
||
|
Газ свалок |
PERKINS |
4008-30 TRS2 |
589,0 |
477,0 |
632,0 |
286,0 |
37,5 |
49,8 |
|
|
GUASCOR |
FGLD 360/55 |
595,0 |
481,0 |
807,0 |
321,0 |
33,8 |
56,6 |
||
|
petra 750 C |
Природный |
PERKINS |
4012 TESI |
755,0 |
611,0 |
885,0 |
181,0 |
35,9 |
52,0 |
|
PERKINS |
4012-45 TRS1 |
754,0 |
610,0 |
776,0 |
170,0 |
38,3 |
48,7 |
||
|
GUASCOR |
SFGLD 360/80 |
751,0 |
608,0 |
924,0 |
181,0 |
35,6 |
54,2 |
||
|
Биогаз |
GUASCOR |
SFGLD 360/55 |
708,0 |
574,0 |
881,0 |
264,0 |
35,5 |
54,5 |
|
|
Газ свалок |
GUASCOR |
SFGLD 360/55 |
708,0 |
574,0 |
878,0 |
364,0 |
35,5 |
54,3 |
|
|
petra 800 C |
Природный |
GUASCOR |
FGLD 480/80 |
823,0 |
667,0 |
1016,0 |
201,0 |
35,4 |
53,9 |
|
Биогаз |
GUASCOR |
FGLD 480/55 |
786,0 |
636,0 |
1019,0 |
299,0 |
34,8 |
55,7 |
|
|
Газ свалок |
GUASCOR |
FGLD 480/55 |
786,0 |
636,0 |
1075,0 |
424,0 |
33,8 |
57,0 |
|
|
petra 920 C |
Природный |
PERKINS |
4012-45 TRS2 |
944,0 |
763,0 |
923,0 |
207,0 |
39,2 |
47,5 |
|
petra 1000 C |
Природный |
PERKINS |
4016 TESI |
1006,0 |
814,0 |
1234,0 |
243,0 |
35,7 |
54,1 |
|
GUASCOR |
SFGLD 480/80 |
1003,0 |
810,0 |
1201,0 |
237,0 |
36,3 |
53,9 |
||
|
Биогаз |
GUASCOR |
SFGLD 480/55 |
953,0 |
770,0 |
1137,0 |
344,0 |
36,7 |
54,2 |
|
|
Газ свалок |
GUASCOR |
SFGLD 480/55 |
953,0 |
770,0 |
1164,0 |
479,0 |
36,1 |
54,7 |
|
|
petra 1100 C |
Природный |
PERKINS |
4016-61 TRS1 |
1083,0 |
877,0 |
1088,0 |
240,0 |
38,9 |
48,2 |
|
petra 1200 C |
Природный |
GUASCOR |
SFGLD 560/55 |
1177,0 |
953,0 |
1296,0 |
265,0 |
38,3 |
52,1 |
|
Биогаз |
GUASCOR |
SFGLD 560/55 |
1186,0 |
957,0 |
1348,0 |
413,0 |
38,0 |
53,4 |
|
|
Газ свалок |
GUASCOR |
SFGLD 560/55 |
1186,0 |
957,0 |
1364,0 |
571,0 |
37,7 |
53,8 |
|
|
petra 1250 C |
Природный |
PERKINS |
4016-E61 TRS |
1241,0 |
1005,0 |
1310,0 |
273,0 |
39,2 |
51,1 |
|
PERKINS |
4016-61 TRS2 |
1241,0 |
1005,0 |
1320,0 |
274,0 |
39,0 |
51,3 |
||
|
GUASCOR |
SFGLD 560/32 |
1252,0 |
1014,0 |
1416,0 |
287,0 |
37,6 |
52,5 |
||
|
petra 1500 C |
Природный |
MTU |
12V 4000 L61 |
1445,0 |
1166,0 |
1333,0 |
299,0 |
41,5 |
47,4 |
|
petra 2000 C |
Природный |
MTU |
16V 4000 L61 |
1926,0 |
1555,0 |
1780,0 |
399,0 |
41,5 |
47,5 |
|
petra 2400 C |
Природный |
MTU |
20V 4000 L61 |
2408,0 |
1944,0 |
2224,0 |
498,0 |
41,5 |
47,5 |
Допуск всех мощностных параметров ± 5 %.

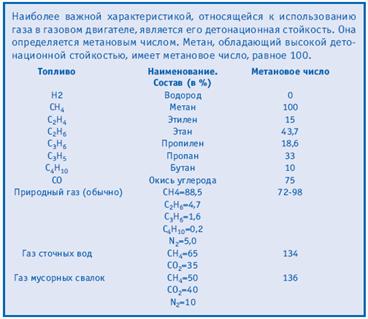

Природный газ – теплотворная способность 33,84 МДж/нм3
Биогаз – теплотворная способность 22,0 МДж/нм3
Газ свалок – теплотворная способность 16,0 МДж/нм3
В зависимости от модели газопоршневой установки комплектуются синхронными четырехполюсными генераторами MECC ALTE или STAMFORD 3 x 230 / 400 V / 1500 мин-1, cos ? = 0,8
Характеристика работы мини-тэц по виду режима эксплуатации
|
Oстровной режим работы одной KГУ – режим работы "I" |
Параллельная работа одной KГУ с энергетической сетью без возможности резервной эксплуатации – режим эксплуатации "C" |
|
Параллельная работа одной KГУ с энергетической сетью с возможностью резервной работы без обратного фазирования (с внешним отключением от сети) – режим работы "D" |
Параллельная работа одной KГУ с энергетической сетью с возможностью резервной работы с обратным фазированием – режим работы "E" |
|
Параллельный островной режим работы КГУ – режим "G" |
Параллельный островной режим работы KГУ с включением общего выхода – режим "H" |
|
Параллельная работа двух и более КГУ (с взаимным разделением мощности) с энергетической сетью без возможности резервной работы – режим работы "N" |
Параллельная работа двух и более KГУ (с взаимным разделением мощности) с энергетической сетью с возможностью резервной работы без обратного фазирования (с отключением от сети из вне) – режим работы "X" |
|
Параллельная работа двух и более KГУ (с взаимным разделением мощности) с энергетической сетью с возможностью резервной работы без обратного фазирования – режим работы "U" |
Параллельная работа двух и более KГУ (с взаимным разделением мощности и взаимным включением общего выхода) с энергетической сетью с возможностью резервной работы без обратного фазирования – режим работы "V" |
|
Параллельная работа двух и более KГУ (с взаимным разделением мощности) с энергетической сетью с возможностью резервной эксплуатации с обратным фазированием – режим работы "W" |
Параллельная работа двух и более KГУ (с взаимным разделением мощности и взаимным включением общего выхода) с энергетической сетью с возможностью резервной эксплуатации с обратным фазированием – режим работы "Z" |
