Устройство электропитания светового ограждения мачт УЭСОМ

Устройства предназначены для бесперебойного электропитания заградительных огней светового ограждения сооружений (мачт, башен) станций сотовой связи.
Электропитание устройств осуществляется от двух вводов трехпроводной однофазной сети переменного тока номинального напряжения 220 В и от источника постоянного тока (аккумуляторной батареи базовой станции) номинальным напряжением 48 В (48 В и 60 В для УЭСОМ-4).

В состав устройств входят:
- инвертор (для электропитания нагрузки в аварийном режиме);
- реле (для автоматического подключения двух линий нагрузки к двум вводам сети переменного тока в нормальном режиме работы и к выходу инвертора – в аварийном режиме);
- устройства контроля изменения тока в каждой из двух линий нагрузки;
- предохранители и автоматические выключатели (для защиты устройств от перегрузок и токов короткого замыкания);
- лампы местной световой сигнализации;
- клеммники дистанционной сигнализации;
- клеммники для подключения устройства к сети переменного тока и источнику постоянного тока.
В состав УЭСОМ-4 и УЭСОМ-5 дополнительно входит устройство контроля напряжения сети переменного тока.
В УЭСОМ-5 опционально может устанавливаться реле уровня освещенности.

Устройство УЭСОМ обеспечивает:
- автоматическое подключение каждой из двух линий нагрузки к соответствующим вводам сети при наличии на них напряжения (нормальный режим);
- автоматическое подключение обесточенной линии нагрузки к инвертору (аварийный режим) при пропадании напряжения на одном из вводов питающей сети;
- автоматическое переключение линии нагрузки, питающейся от инвертора, на питание от сети при восстановлении напряжения на обесточенном вводе;
- автоматическое подключение двух линий нагрузки к инвертору при пропадании напряжения на двух вводах питающей сети (аварийный режим);
- автоматическое переключение двух линий нагрузки, питающихся от инвертора, на питание от сети при восстановлении напряжения на двух вводах питающей сети;
- ручное включение и отключение нагрузок, и источника постоянного тока;
- защиту вводов сети, инвертора и двух линий нагрузок от токов короткого замыкания и перегрузок.

Устройство УЭСОМ-4-1 дополнительно обеспечивает слежение за уровнем напряжения сети переменного тока и переключает линии нагрузки на питание от инвертора при выходе напряжения сети переменного тока за пределы 176 – 265 В.
Устройство УЭСОМ-4-2 имеет резервный инвертор. Переключение на резервный инвертор происходит автоматически при выходе из строя рабочего инвертора.
УЭСОМ-4 и УЭСОМ-5 дополнительно обеспечивают слежение за уровнем напряжения сети переменного тока и переключают линии нагрузки на питание от инвертора при выходе напряжения сети переменного тока за пределы 190 – 240 В.
УЭСОМ-5 обеспечивает автоматическое включение и отключение ламп в зависимости от уровня освещенности окружающей среды (опция).

Устройства обеспечивают местную (световую) и дистанционную сигнализацию:
- о наличии напряжения на линиях нагрузки;
- о наличии напряжения на сетевых вводах;
- о наличии выходного напряжения инвертора на линиях нагрузки;
- о работе максимального количества ламп;
- о перегорании одной из трех ламп (для УЭСОМ);
- о перегорании одной или нескольких ламп (для УЭСОМ-4-1 и УЭСОМ-4-2)

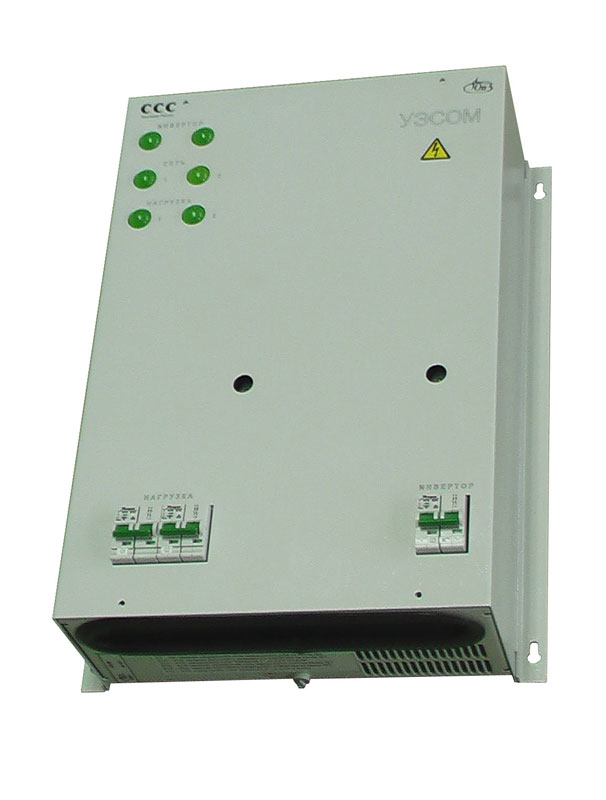

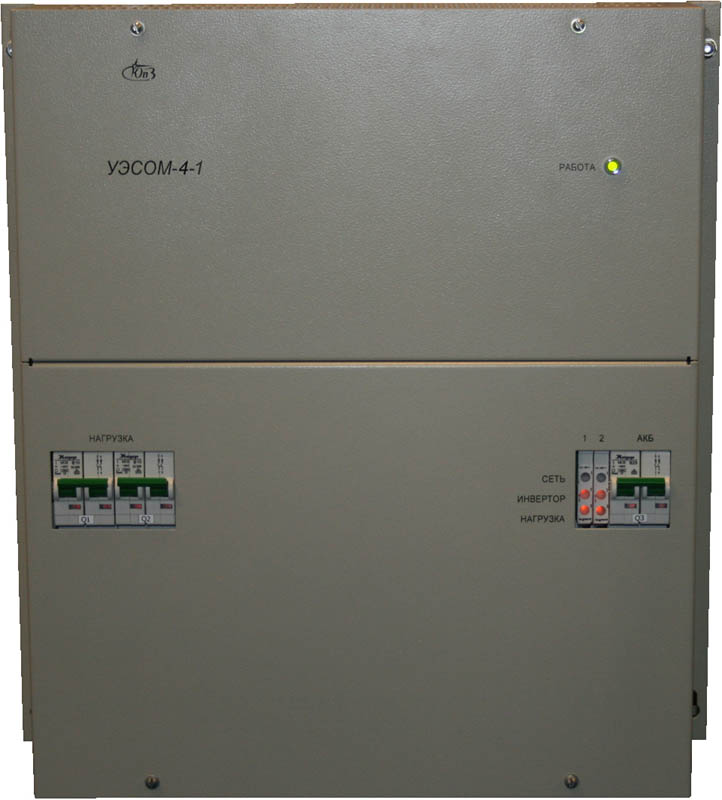

Фотографии оборудования:
