Устройство контроля разряда-заряда аккумуляторов УКРЗ-НРП

Устройство УКРЗ-НРП предназначено для контрольного разряда и заряда аккумуляторных батарей емкостью до 400 Ач с напряжением 60, 48 и 24 В на необслуживаемых регенерационных пунктах (НРП) и других объектах связи и состоит из трех отдельных переносных блоков - блока выпрямителя, блока автоматики и контроля, блока резисторов, соединенных между собой жгутами.

Блок выпрямителя предназначен для заряда аккумуляторной батареи и содержит один из выпрямителей с бестрансформаторным входом ВБВ 60/25-2К, ВБВ 48/30-2К или ВБВ 24/50-2К.

Блок резисторов имеет резисторы, включаемые тумблерами, служит для создания активной нагрузки для контрольного разряда аккумуляторной батареи и обеспечивает необходимый ток разряда аккумуляторной батареи.

Блок автоматики и контроля, имеющий в своем составе электронный микропроцессорный контроллер, обеспечивает:
- передачу информации по протоколу RS-232;
- автоматизированный программно-управляемый контрольно–тренировочный цикл (тест) разряда-заряда аккумуляторных батарей для определения их емкости и работоспособности.
Устройство обеспечивает:
- режим разряда аккумуляторной батареи до заданного напряжения с автоматическим переходом в режим заряда;
- режим заряда аккумуляторной батареи, окончанием которого (конец цикла) является уменьшение зарядного тока до заданной величины, определяемой типом и емкостью аккумуляторной батареи;
- режим ускоренного заряда аккумуляторной батареи с повышенным напряжением и автоматическим переходом при уменьшении зарядного тока до заданной величины в режим заряда, а по окончании заряда – в режим непрерывного подзаряда;
- режим заряда вручную при неисправности контроллера;
- запись информации для построения графиков (начало записи задается с цифровой клавиатуры контроллера);
- автоматическую запись информации при каждом изменении состояния устройства и величины емкости аккумуляторной батареи в конце цикла;
- автоматическое прерывание цикла при отключении сети переменного тока или выключении одного из автоматических выключателей с последующим продолжением цикла после появления напряжения сети переменного тока или включения автоматических выключателей;
- автоматическое прерывание цикла (критическая ошибка) без последующего восстановления цикла при неправильной работе контактора разряда или при разности температур на аккумуляторной батарее и окружающей среды более 10º С;
- настройку параметров окончания режимов, температуры нагрева аккумуляторной батареи;
- ввод времени и даты, как с цифровой клавиатуры контроллера, так и с клавиатуры компьютера;
- выдачу звукового сигнала при любом изменении состояния устройства;
- визуальное отображение на дисплее контроллера следующих параметров:

  • текущее время и текущая дата;
  • ток аккумуляторной батареи;
  • напряжение на выходе выпрямителя;
  • напряжение на аккумуляторной батарее;
  • температура окружающей среды;
  • температура на аккумуляторной батарее;
  • разница температуры на аккумуляторной батарее и температуры окружающей среды;
  • текущая емкость заряда аккумуляторной батареи;
  • текущая емкость разряда аккумуляторной батареи;
  • состояние автомата сети выпрямителя;
  • состояние автомата выхода выпрямителя;
  • состояние автомата подключения нагрузки;
  • наличие напряжения сети;
  • состояние контактора заряда;
  • состояние контактора разряда;
  • включение записи информации для графиков;
  • сохранение информации в памяти контроллера;
  • возможность передачи информации по протоколу RS-232.

В период проведения контрольно-тренировочного цикла не требуется постоянного присутствия технического персонала.

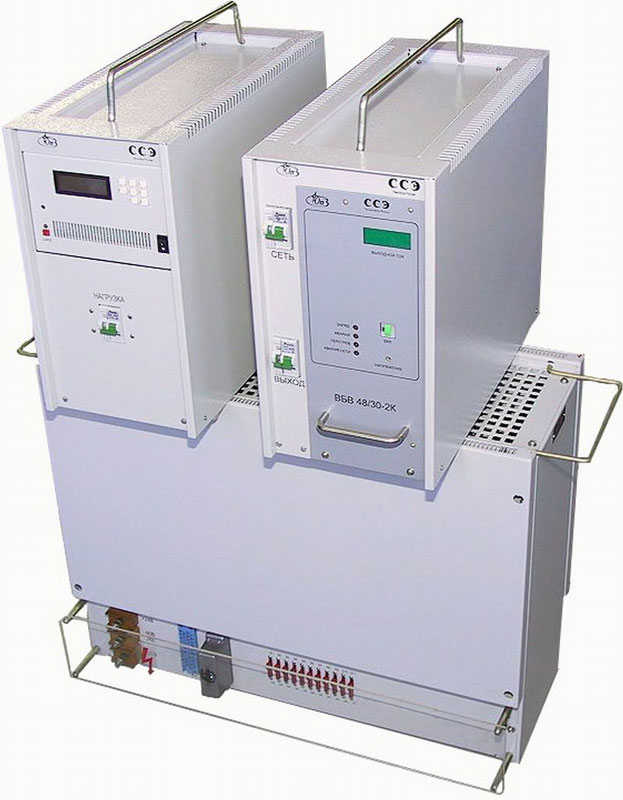

Фотографии оборудования:
