Устройства электропитания связи УЭПС-Щ

Устройства электропитания связи УЭПС-Щ

Устройства УЭПС-Щ предназначены для электропитания аппаратуры связи различного назначения номинальным напряжением 60В постоянного тока.

Устройства выпускаются двух типов: УЭПС 60/15-Щ и УЭПС 60/10-Щ и рассчитаны на совместную работу со щелочными аккумуляторными батареями емкостью 55-125 Ач.
По требованию заказчика возможно изготовление устройств с выходным номинальным напряжением 48 В.
Устройства обеспечивают:
- автоматическое включение выпрямителей при восстановлении напряжения сети переменного тока в заданных пределах, если они выключились при пропадании или отклонении напряжения сети переменного тока за допустимые пределы;
- селективное отключение любого неисправного выпрямителя, входящего в состав устройства, при повышении его выходного напряжения на 2-3 В выше установленного;
- автоматическое отключение аккумуляторной батареи от входных цепей стабилизаторов в конце разряда при напряжении ниже 0,9-1,0 В/э и подключение аккумуляторной батареи ко входу стабилизаторов при достижении напряжения на выпрямителях не более 85% от установленного значения;
- автоматическое изменение уставки выходного напряжения выпрямителей с 1,6-1,7 В/э при окончании заряда аккумуляторной батареи, на 1,5 В/э для работы в режиме непрерывного подзаряда (при наличии устройства УИТ);
- ручной тест батареи (одновременное понижение выходного напряжения выпрямителей до напряжения на 0,1 В/э больше напряжения конца разряда аккумуляторной батареи и повышение его до первоначального значения);
- автоматическое изменение уставки выходного напряжения выпрямителей при изменении температуры на аккумуляторной батарее (при наличии устройства термокомпенсации);
- индикацию выходного тока и напряжения стабилизаторов и напряжения аккумуляторной батареи.
- Электропитание устройства осуществляется от четырех- или пятипроводной сети трехфазного переменного тока напряжением (380 +122/-103) В или от однофазной сети напряжением (220 +70/-60) В частоты (502,5) Гц.
- Защита цепей нагрузки осуществляется с помощью автоматических выключателей.
Максимальное количество нагрузочных автоматических выключателей – 5 шт.
Установившееся отклонение выходного напряжения стабилизаторов, измеренное на плюсовой и минусовой клеммах нагрузки, не превышает ±2% от установленного значения. Установившееся отклонение выходного напряжения выпрямителей, измеренное на клеммах БАТАРЕЯ, не превышает ±1% от установленного значения при изменениях частоты сети переменного тока от 47,5 до 52,5 Гц, напряжения сети переменного тока и тока нагрузки выпрямителей в соответствии со значениями.
Пульсации напряжения на выходе стабилизаторов (плюсовой и минусовой клеммах нагрузки) в любом режиме работы, указанном выше, (при работе на активную нагрузку) не более:


- по действующему значению суммы гармонических составляющих в диапазоне частот от 25 Гц до 150 кГц
- 50 мВ
-по действующему значению n-ой гармонической составляющей в диапазоне частот:
-до 300 Гц включительно
-выше 300 Гц до 150 кГц
- 50 мВ
- 7 мВ
-по псофометрическому значению - 2 мВ


Высокая частота преобразования выпрямителей и стабилизаторов, применяемых в устройстве, обуславливает высокий коэффициент полезного действия и хорошие динамические свойства.
Переходное отклонение выходного напряжения стабилизаторов не превышает 10% от установленного значения в течение не более 100 мс при скачкообразном изменении выходного тока (сбросе-набросе нагрузки на 50% от любого установленного значения).
Коэффициент искажения синусоидальности кривой входного напряжения, создаваемый при работе выпрямителей, не более 10%.
Уровень радиопомех, создаваемых при работе устройства, не превышает значений, установленных ГОСТ 30428-96 (класс А).
Устройства УЭПС-Щ обеспечивают сигнализацию о следующих состояниях:
- повышение выходного напряжения выпрямителей на 3-5% от установленного значения;
- понижение выходного напряжения выпрямителей на 3-5% от установленного значения;
- понижение выходного напряжения выпрямителей до 1,2 В/э аккумуляторной батареи;
- аварийное выключение одного стабилизатора;
- аварийное выключение одного выпрямителя;
- аварийное отключение контактора или автоматического выключателя в цепи аккумуляторной батареи;
- обобщенный сигнал АВАРИЯ при срабатывании сигнализации, а также при аварийном выключении автоматических выключателей нагрузки и включении тумблера в цепи обмотки батарейного контактора;
- заряд аккумуляторной батареи;
- наличие напряжения в трех фазах сети переменного тока;
- пропадание напряжения в одной из фаз сети переменного тока;

- нормальная работа и авария на лицевых панелях стабилизаторов и выпрямителей устройства (только местную).
Масса - не более 130 кг.

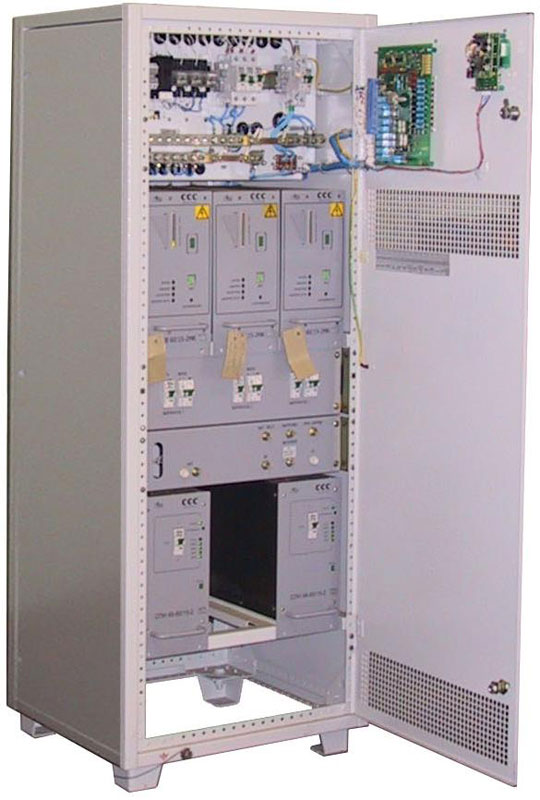

Фотографии оборудования:
