Устройства электропитания связи УЭПС-3 (3К)

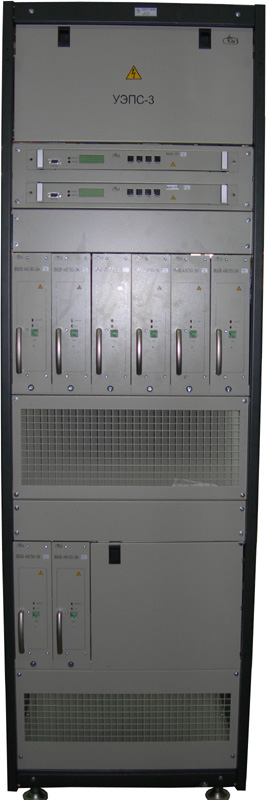

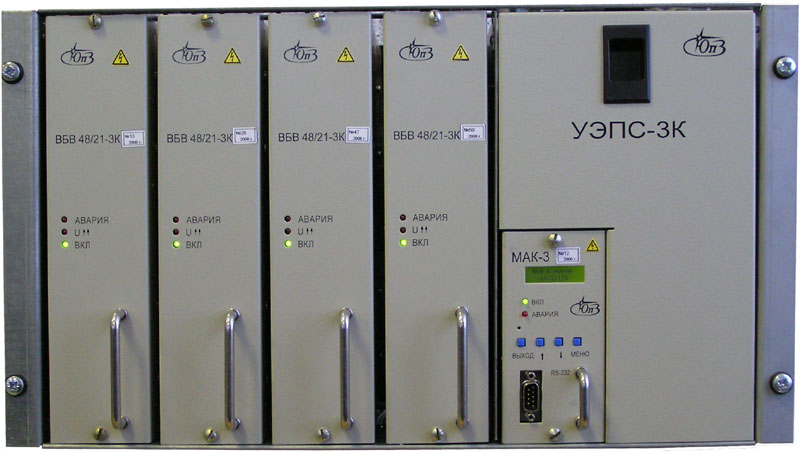

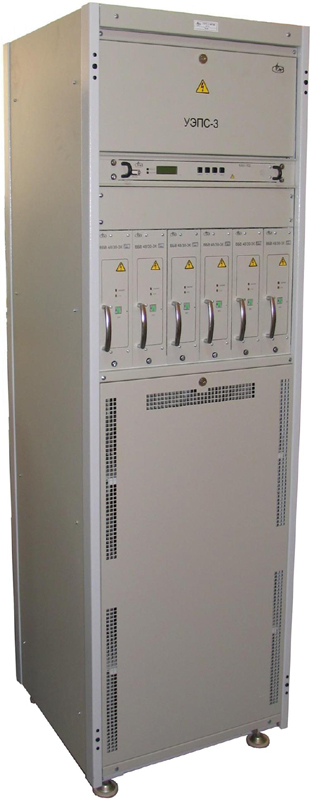

 Устройства УЭПС-3 (3К) предназначены для электропитания аппаратуры связи различного назначения постоянным током номинального напряжения 24, 48 или 60 В с аккумуляторной батареей или без нее и представляют собой модульную установку электропитания, собранную в одном шкафу (УЭПС-3) или в блочном каркасе - крейте (УЭПС-3К).
      При работе с аккумуляторной батареей устройства обеспечивают бесперебойное электропитание подключенного к ним оборудования связи.

      В устройствах УЭПС установлены выпрямители ВБВ с бестрансформаторным входом. Высокая частота преобразования выпрямителей и наличие корректора мощности обеспечивают высокие КПД и коэффициент мощности и хорошие массогабаритные показатели.

      Устройства УЭПС-3 (3К) могут комплектоваться аккумуляторными шкафами, которые заказываются отдельно. Описание аккумуляторных шкафов представлено в разделе каталог оборудования на сайте www.promsd.ru

Устройства УЭПС-3 (3К) обеспечивают:

  • параллельную работу выпрямителей, входящих в состав устройства, и селективное отключение любого неисправного выпрямителя;
  • равномерное распределение тока нагрузки между выпрямителями устройства;
  • сохранение работоспособности при отклонении входного напряжения за допустимые пределы (с автоматическим отключением и последующим автоматическим включением);
  • защиту от токовых перегрузок и короткого замыкания батарейных цепей, выходных цепей выпрямителей, цепей нагрузки и входных цепей;
  • электропитание нагрузки с одновременным ускоренным зарядом или непрерывным подзарядом аккумуляторной батареи;
  • защиту аккумуляторной батареи от глубокого разряда;
  • изменение уставки выходного напряжения с напряжения ускоренного заряда на напряжение непрерывного подзаряда по окончании заряда аккумуляторных батарей;
  • ограничение тока заряда аккумуляторных батарей;
  • термокомпенсацию напряжения непрерывного подзаряда;
  • тестирование аккумуляторной батареи (батарейный тест);
  • отключение низкоприоритетной нагрузки при разряде батареи;
  • местную и дистанционную сигнализацию;
  • местное и дистанционное изменение параметров устройства.



     УЭПС-3 (3К) рассчитаны на работу с естественным охлаждением.

      При работе УЭПС-3(3К) с использованием персонального компьютера, на компьютер должен быть установлен пакет программного обеспечения «СДМ-Дизайн», входящий в комплект поставки устройств.

      По требованию заказчика возможно изготовление устройств УЭПС-3 с зарядной корзиной. В этом случае при оформлении заказа в условном обозначении устройств дополнительно указывается максимальное количество мест для установки выпрямителей в зарядной корзине (2) и количество заказываемых зарядных выпрямителей (0, 1 или 2). Например: УЭПС-3 48/180-0606+21.

      В стойках и шкафах 19” исполнения вместе с УЭПС-3К могут устанавливаться щиты рядовой защиты ЩРЗ-6 с устройствами мониторинга (КО, УКДВ и пр.) и коммутации, инверторы цифровые ИЦ-1500 (всех исполнений), крейты стабилизаторов постоянного напряжения ССПН-7 высотой 3U (описания этих устройств представлены в соответствующих разделах каталога оборудования на сайте www.promsd.ru).

      Устройства УЭПС-3 рассчитаны на подключение до четырех групп аккумуляторных батарей, УЭПС-3К – до двух групп.

      Размещение аккумуляторов различных фирм-производителей определяется при заказе.

      При необходимости устройства УЭПС-3 могут комплектоваться дополнительными аккумуляторными шкафами УЭПС-2 А1, УЭПС-2 А2, УЭПС-2 А3 и СУЭП-2 А1, которые заказываются отдельно.

      Использование герметизированных аккумуляторов позволяет устанавливать устройства в любых технологических помещениях.

      Электропитание устройств УЭПС-3 (3К) осуществляется от четырех- или пятипроводной сети трехфазного переменного тока с номинальным напряжением 380/220В частоты (45 – 65) Гц. Устройства УЭПС-3 (3К) могут работать и от однофазной сети переменного тока с номинальным напряжением 220В.

      При неполной комплектации выпрямителями максимальный выходной ток устройств определяется как произведение максимального выходного тока выпрямителя на количество установленных выпрямителей, а минимальный ток - как соответствующий данному устройству процент от полученной величины максимального выходного тока устройства или ноль. Максимальная выходная мощность определяется как произведение полученной величины максимального выходного тока на максимальное выходное напряжение.

      Установившееся отклонение выходного напряжения в точках подключения аккумуляторной батареи не превышает ±1% от установленного значения при изменении тока нагрузки от минимального до максимального значения.

      Пульсации напряжения на выходе устройств в любом режиме работы, указанном выше, (при работе на активную нагрузку) не более:

по действующему значению суммы гармонических составляющих в диапазоне частот от 25 Гц до 150 кГц - 50 мВ
по действующему значению n-ой гармонической составляющей в диапазоне частот:
до 300 Гц включительно
выше 300 Гц до 150 кГц

- 50 мВ
- 7 мВ
по псофометрическому значению (для устройств с выходным напряжением 60 и 48В) - 2 мВ

      Переходное отклонение выходного напряжения устройств не превышает ±10% от установленного значения в течение не более 100 мс при скачкообразном изменении выходного тока (сбросе-набросе нагрузки на 50% от любого установленного значения).

     Коэффициент искажения синусоидальности кривой входного напряжения, создаваемый при работе устройств, не более 10%.

      Уровень радиопомех, создаваемых при работе устройств, не превышает значений, установленных ГОСТ 30428-96 класс А - для устройств с выходным напряжением 48 В и 60В и ГОСТ 30429-96 (рисунок 1, график 3) – для устройств с выходным напряжением 24В
















  •



























  •
