Устройства инверторные цифровые УИЦ

Устройства инверторные цифровые УИЦ-9000, УИЦ-4500 предназначены для электропитания телекоммуникационной аппаратуры различного назначения однофазным переменным током стабилизированного напряжения 220 В.

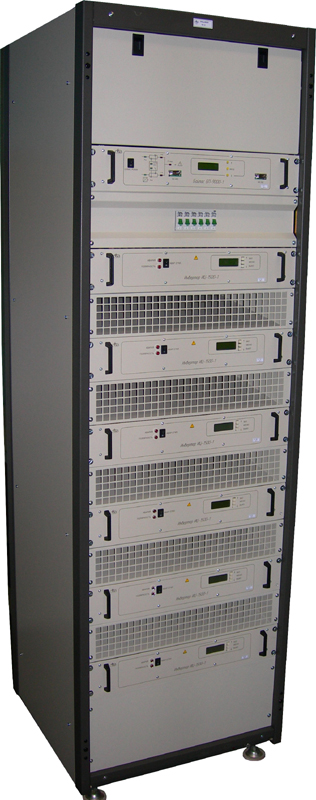

УИЦ-9000 выполнен в виде шкафа с установленными «врубными» инверторами ИЦ-1500-1(до 6 шт.) и байпасом БП. В базовой комплектации, в УИЦ-9000 предусмотрено 6 автоматических выключателей на 16А для подключения нагрузки (по требованию заказчика возможна установка до 10 автоматических выключателей). Масса УИЦ-9000 - не более 192кг.

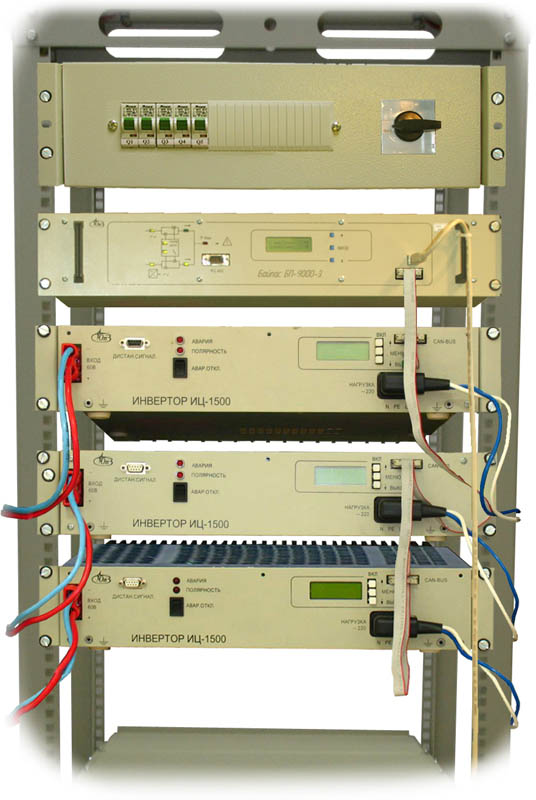

УИЦ-4500 представляет собой комплект из отдельных 19-дюймовых блоков (инверторы, электронный байпас и распределительная панель) для установки в шкаф с телекоммуникационным оборудованием, или в дополнительно приобретаемый 19-дюймовый конструктив. Инверторы и электронный байпас в составе УИЦ-4500 имеют переднее присоединение. Для подключения нагрузки в УИЦ-4500 предусмотрена установка до 5-ти автоматических выключателей.

Устройства УИЦ с электронным байпасом обеспечивают:
- параллельную работу инверторов;
- синхронизацию и деление нагрузки между инверторами посредством цифровой CAN-шины;
- работу в режимах On-line и Off-line;
- переключение питания нагрузки с устройства на сеть в течение не более 2 мс;
- переключение нагрузки на питание от устройства в режиме Off-line при пропадании сети в течение не более 5 мс;
- подключение или замену инвертора без отключения устройства;
- мониторинг и управление работой устройства по интерфейсам RS-485 и USB;
- отображение информации о состоянии устройства на ЖК-индикаторе электронного байпаса;
- дистанционную сигнализацию беспотенциальными контактами аварийных реле.

В УИЦ-4500 допускается параллельная работа инверторов без байпаса.

Уровень радиопомех, создаваемых при работе УИЦ, не превышает значений, установленных ГОСТ 30428-96 класс А.

При работе УИЦ с использованием персонального компьютера, на компьютер должен быть установлен пакет программного обеспечения «СДМ-Дизайн», входящий в комплект поставки устройств.

По требованию заказчика, возможна поставка дополнительного оборудования для подключения УИЦ к системе управления и мониторинга «АСК-дизайн».


Фотографии оборудования:
