Инверторы цифровые ИЦ

Инверторы цифровые ИЦ предназначены для электропитания телекоммуникационной аппаратуры различного назначения однофазным переменным током стабилизированного напряжения 220 В. Инверторы преобразуют постоянное напряжение 48 или 60 В постоянного тока в напряжение 220 В переменного тока синусоидальной формы.

Инверторы цифровые ИЦ выпускаются в следующих исполнениях:
- ИЦ-700 БП(-19) со встроенным байпасом (без возможности параллельной работы);
- ИЦ-1500 с передним присоединением (для использования в УИЦ-4500);
- ИЦ-1500-1 с «врубными» разъемами (для использования в УИЦ-9000);

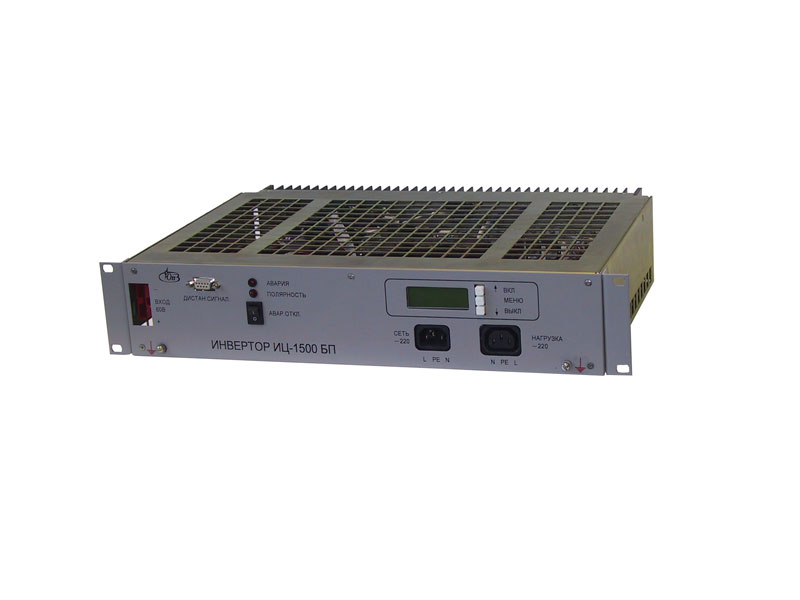

- ИЦ-1500 БП со встроенным байпасом (без возможности параллельной работы).

Инверторы ИЦ-1500 всех исполнений рассчитаны на работу с естественным охлаждением. ИЦ-700 БП и ИЦ-700 БП-19 имеет принудительное охлаждение.

Инверторы обеспечивают защиту:
- по выходному току или выходной мощности;
- по превышению температуры радиатора;
- при понижении и повышении входного напряжения сверх установленных значений;
- при неправильной полярности входного напряжения.

Инверторы допускают полутора кратное увеличение мощности в течение не более 2с с последующим ограничением мощности.

В инверторах предусмотрена схема ограничения пускового тока при подключении к выводам аккумуляторной батареи.

Инверторы ИЦ-1500 и ИЦ-1500-1 допускают параллельную работу.

Встроенный электромеханический байпас в ИЦ-700БП, ИЦ-700БП-19 и ИЦ-1500БП позволяет обеспечить электропитание нагрузки в случае пропадания напряжения сети (режим Off-line), в случае пропадания постоянного напряжения (режим On-line) и в случаях внутренних неисправностей в инверторе.

Время автоматического перевода питания нагрузки на сеть переменного тока не более 10 мс. Время автоматического перевода питания нагрузки на инвертор при пропадании сетевого напряжения не более 15 мс.

Уровень радиопомех, создаваемых при работе инверторов ИЦ-1500, ИЦ-1500-1, ИЦ-1500БП, не превышает значений, установленных ГОСТ 30428-96 класс А и класса В для ИЦ-700БП, ИЦ-700БП-19.

Инвертор построен по принципу двойного преобразования энергии с выходным мостовым преобразователем.

Использование высокочастотного ШИМ - управления мостовым преобразователем по синусоидальному закону позволяет формировать качественное синусоидальное напряжение на выходе инвертора во всем диапазоне мощности.

Допускается применение активной, активно-емкостной, активно-индуктивной и нелинейной нагрузки.
Инвертор обеспечивает защиту:
- по выходному току или выходной мощности;
- по превышению температуры радиатора;
- при понижении и повышении напряжения питания сверх установленных значений;
- при неправильной полярности входного постоянного напряжения.

Инвертор допускает работу с полуторократной мощностью в течение не более 2с с последующим ограничением мощности.

Предусмотрена схема ограничения пускового тока при подключении инвертора к клеммам аккумуляторной батареи.

Состояние инвертора и текущие параметры работы (выходной ток, напряжение и активная мощность, напряжение сети, температура радиатора) отражаются на жидкокристаллическом индикаторе на передней панели.

Значения выходного напряжения, тока ограничения и других параметров могут изменяться пользователями при помощи кнопок на передней панели.

За счет использования специальных алгоритмов управления в потребляемом от аккумуляторной батареи токе практически отсутствуют пульсации.

Инвертор работает в режимах ON-LINE, OFF-LINE. Время автоматического перевода питания нагрузки на сеть переменного тока не более 10 мс. Время автоматического перевода питания нагрузки на инвертор при пропадании сетевого напряжения не более 15 мс.

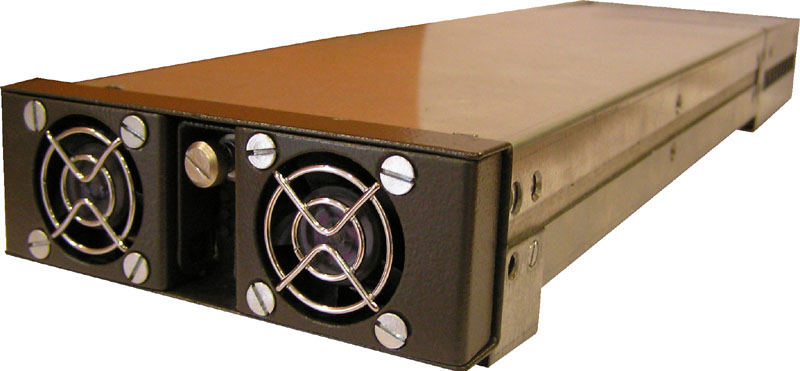

Фотографии оборудования:
