Инвертор автономный транзисторный ИАТ 1000-2

Инвертор ИАТ 1000-2 предназначен для обеспечения непрерывного питания аппаратуры и систем связи различного назначения и других потребителей (нагрузок) однофазным переменным стабилизированным напряжением 220 В.

Инвертор построен по многоячейковой схеме.

Принцип преобразования основан на формировании ступенчатого квазисинусоидального выходного напряжения путем сложения сигналов, вырабатываемых однотипными модулями, соединенными по выходу последовательно.

Инвертор обеспечивает защиту и сигнализацию:
- при повышении выходного напряжения;
- при повышении тока нагрузки;
- при коротком замыкании на выходе инвертора;
- при понижении входного напряжения.

Подключение инвертора осуществляется при помощи розетки разъема. На лицевой панели расположены входной автоматический выключатель, контрольные гнезда для измерения выходного напряжения и светодиодные индикаторы, показывающие уровень нагрузки инвертора.

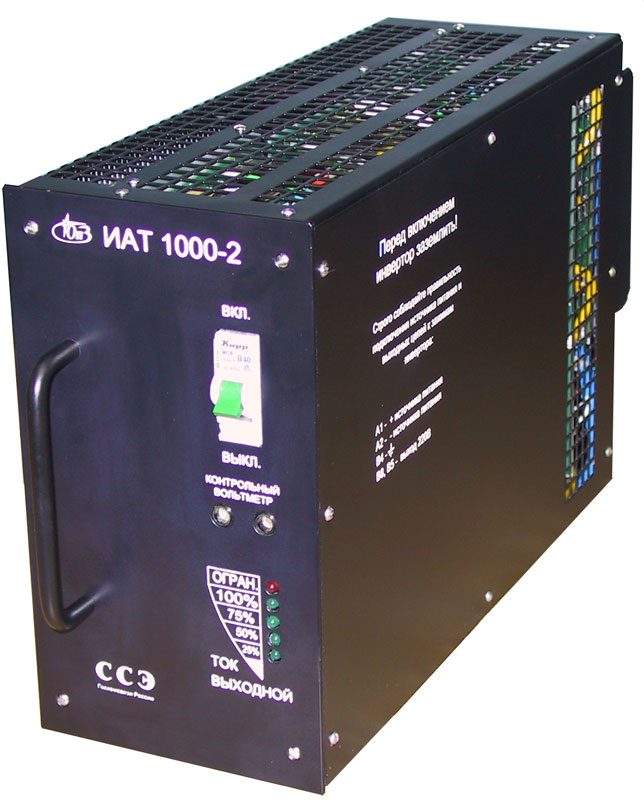

Фотографии оборудования:
