Устройства электропитания связи УЭПС-2 (2К)

     Устройства УЭПС-2 (2К) предназначены для электропитания аппаратуры связи различного назначения постоянным током с номинальным напряжением 24, 48 или 60 В, с аккумуляторной батареей или без нее и представляют собой модульную установку электропитания, собранную в одном шкафу (УЭПС-2) или в блочном каркасе - крейте (УЭПС-2К).
     При работе с аккумуляторной батареей, устройства обеспечивают бесперебойное электропитание подключенного к ним оборудования связи.

     В устройствах УЭПС установлены выпрямители ВБВ с бестрансформаторным входом. Высокая частота преобразования выпрямителей и наличие корректора мощности обеспечивают высокие КПД и коэффициент мощности и хорошие массогабаритные показатели.

     Устройства УЭПС-2 (2К) могут комплектоваться аккумуляторными шкафами, которые заказываются отдельно. Описание аккумуляторных шкафов представлено в разделе каталог оборудования на сайте www.promsd.ru

Устройства УЭПС-2 (2К) обеспечивают:

  • параллельную работу выпрямителей, входящих в состав устройства, и селективное отключение любого неисправного выпрямителя;
  • равномерное распределение тока нагрузки между выпрямителями устройства;
  • сохранение работоспособности при отклонении входного напряжения за допустимые пределы (с автоматическим отключением и последующим автоматическим включением);
  • защиту от токовых перегрузок и короткого замыкания батарейных цепей, выходных цепей выпрямителей, цепей нагрузки и входных цепей;
  • электропитание нагрузки с одновременным ускоренным зарядом или непрерывным подзарядом аккумуляторной батареи;
  • защиту аккумуляторной батареи от глубокого разряда;
  • автоматическое изменение уставки выходного напряжения с напряжения ускоренного заряда на напряжение непрерывного подзаряда;
  • ограничение тока заряда аккумуляторных батарей;
  • термокомпенсацию выходного напряжения;
  • тестирование аккумуляторной батареи;
  • отключение низкоприоритетной нагрузки при разряде батареи;

местную и дистанционную сигнализацию;

     УЭПС-2 (2К) рассчитаны на работу с естественным охлаждением.

     При работе УЭПС-2 (2К) с использованием персонального компьютера, на компьютер должен быть установлен пакет программного обеспечения «Deep Terminal», входящий в комплект поставки устройств. По требованию заказчика возможна поставка дополнительного оборудования для подключения УЭПС-2 (2К) к системе управления и мониторинга «АСК-дизайн».

     По требованию заказчика возможно изготовление устройств УЭПС-2 (с ВБВ 60/60-2 и ВБВ 48/65-2) с зарядной корзиной. В этом случае при оформлении заказа в условном обозначении устройств дополнительно указывается максимальное количество мест для установки выпрямителей в зарядной корзине (1 - для одноместных и 2 - для двухместных корзин) и количество заказываемых зарядных выпрямителей (0, 1 или 2). Например: УЭПС-2 48/260-44+21.

     В стойках и шкафах 19” исполнения вместе с УЭПС-2К могут устанавливаться щиты рядовой защиты ЩРЗ-6 с устройствами мониторинга и коммутации, инверторы цифровые ИЦ-1500 (всех исполнений), крейты стабилизаторов постоянного напряжения Описания этих устройств представлены в соответствующих разделах на сайте www.promsd.ru

     Устройства УЭПС-2 (2К) рассчитаны на подключение до двух групп аккумуляторных батарей, а устройства УЭПС-2 с блоком автоматики – до четырех групп.

     Размещение аккумуляторов различных фирм-производителей определяется при заказе.

     При необходимости устройства УЭПС-2 могут комплектоваться дополнительными аккумуляторными шкафами УЭПС-2 А1, УЭПС-2 А2 и УЭПС-2 А3, которые заказываются отдельно.

     Использование герметизированных аккумуляторов позволяет устанавливать устройства в любых технологических помещениях.

     Электропитание устройств УЭПС-2 осуществляется от четырех- или пятипроводной сети трехфазного переменного тока с номинальным напряжением 380/220В частоты (47,5 – 52,5) Гц.
     Электропитание устройств УЭПС-2К осуществляется от двух- или трехпроводной однофазной сети переменного тока с номинальным напряжением 220В частоты (45 – 65)Гц.

     При неполной комплектации выпрямителями максимальный выходной ток устройств определяется как произведение максимального выходного тока выпрямителя на количество установленных выпрямителей, а минимальный ток - как соответствующий данному устройству процент от полученной величины максимального выходного тока устройства или ноль. Максимальная выходная мощность определяется как произведение полученной величины максимального выходного тока на максимальное выходное напряжение.

     Установившееся отклонение выходного напряжения в точках подключения аккумуляторной батареи не превышает ±1% от установленного значения при изменении тока нагрузки от минимального до максимального значения.

     Пульсации напряжения на выходе устройств в любом режиме работы, указанном выше, (при работе на активную нагрузку) не более:

по действующему значению суммы гармонических составляющих в диапазоне частот от 25 Гц до 150 кГц

- 50 мВ

по действующему значению n-ой гармонической составляющей в диапазоне частот:
до 300 Гц включительно
выше 300 Гц до 150 кГц


- 50 мВ
- 7 мВ

по псофометрическому значению (для устройств с выходным напряжением 60 и 48В)

- 2 мВ


 Переходное отклонение выходного напряжения устройств не превышает ±10% от установленного значения в течение не более 100 мс при скачкообразном изменении выходного тока (сбросе-набросе нагрузки на 50% от любого установленного значения).

     Коэффициент искажения синусоидальности кривой входного напряжения, создаваемый при работе устройств, не более 10%.

     Уровень радиопомех, создаваемых при работе устройств, не превышает значений, установленных ГОСТ 30428-96 (класс В для устройств УЭПС-2К, размещенных в блочных каркасах типа 2, и класс А для остальных устройств ) - для устройств с выходным напряжением 48 и 60 В и ГОСТ 30429-96 (рисунок 1, график 3) - для устройств с выходным напряжением 24 В.

     При заказе устройств УЭПС-2 заказчиком заполняется опросные листы.

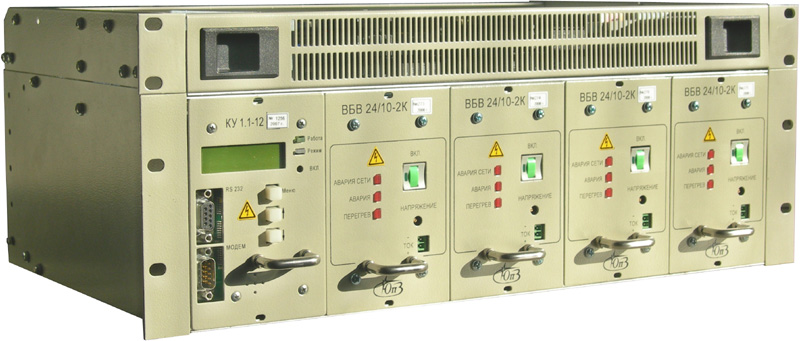

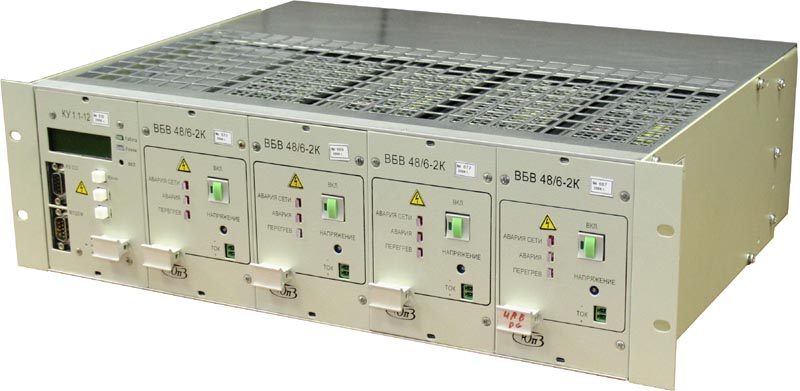

Фотографии оборудования:
